Реле указательное РЭУ 11-11

Оценка:
Средняя: 9 (2 оценки)
Реле указательное РЭУ 11-11 - фото
Категория:
Цена: по запросу
Документация:

Реле указательные РЭУ-11-11 предназначены для сигнализации аварийного состояния в цепях постоянного и переменного тока частотой 50 и 60 Гц и применяются в устройствах автоматики в качестве комплектующих изделий.

Структура условного обозначения

  • РЭУ11-ХХ-Х-40Х3:
  • РЭУ - вид реле;
  • 11 - номер серии (11);
  • Х - число замыкающих контактов (0, 1, 2, 3);
  • Х - число размыкающих контактов (0, 1, 2);
  • Х - вид и способ присоединения внешних проводов
  • (1 - винт, переднее; 2 - пайка; 5 - винт, заднее);
  • 40 - степень защиты (IР40);
  • Х3 - климатическое исполнение (У; Т) и категория размещения
  • (3) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Климатическое исполнение У и Т категории размещения 3 по ГОСТ 15150-69, ГОСТ 15543.1-89. Реле также пригодны для эксплуатации в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ категории размещения 4 по ГОСТ 15150-69).
Степень защиты реле IР40, степень защиты зажимов - IР00 по ГОСТ 14255-69.

Группа механического исполнения М7 по ГОСТ 17516.1-90; реле сейсмостойки при воздействии ускорения в диапазоне частот 5-15 Гц.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-93.

Реле для внутригосударственных и экспортных поставок в страны с умеренным и тропическим климатом соответствуют требованиям ТУ 16-647.022-85. ТУ 16-647.022-85

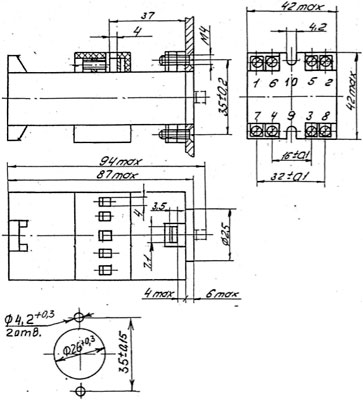

Схема габаритных размеров реле РЭУ-11-11

Рис.1 Схема габаритных размеров реле РЭУ-11-11

Технические характеристики

  • Мощность, потребляемая реле в холодном состоянии, при номинальном напряжении или номинальном токе в нормальных климатических условиях, не более: для постоянного тока, Вт: реле с катушкой напряжения - 1,75
  • реле с катушкой тока - 0,25
  • для переменного тока, В·А: реле с катушкой напряжения - 5
  • реле с катушкой тока - 2
  • Наименьший рабочий ток контактов реле без самовозврата при напряжении на разомкнутых контактах 24 В, А - 0,1
  • Длительно допустимое значение тока цепей контактов, А, не более - 5
  • Диапазон номинальных напряжений цепей контактов, В - 24-220
  • Время включения контактов без самовозврата, мс, не более - 30
  • Время включения контакта с самовозвратом, мс, не более - 10
  • Время включения реле, с, не более - 0,03
  • Вид контактов - См. табл. 1
  • Износостойкость реле, циклов ВО, не менее: коммутационная - 20 000
  • механическая - 30 000
  • Масса реле, кг, не более - 0,17

Гарантия

Гарантийный срок - 2,5 года со дня ввода реле в эксплуатацию, но не более 3 лет с момента получения потребителем.

Конструкция и принцип действия

Реле РЭУ-11-11 блинкерного типа с электромагнитным приводом и ручным возвратом. Состоит из размещенных в пластмассовом корпусе двухобмоточного П-образного электромагнита с поворотным якорем, узла индикации состояния реле, контактного блока и выводов для присоединения внешних проводов винтовыми зажимами или пайкой.

В исходное положение реле устанавливается нажатием кнопки указателя срабатывания. При нажатии на кнопку она утопает, переключая контакты без самовозврата и перемещая цветные пластинки из пазов между призмами.

При подаче на обмотку реле питающего напряжения (тока) указатель срабатывания, двигаясь до упора под воздействием возвратной пружины, изменяет цвет окна индикации на красный, являющийся индикатором срабатывания реле. При этом замыкающие контакты реле замыкаются, а размыкающие размыкаются. При снятии питания с обмотки реле указатель срабатывания и контакты без самовозврата остаются в том же положении. Дополнительный контакт - повторитель входного сигнала (с самовозвратом) - замыкается при наличии питания на обмотке управления и размыкается при его отсутствии.
