Панель ввода информации К917
Панель ввода информации К917 предназначена для использования в составе автоматизированных систем управления технологическими процессами, является средством диалога оператора с системой управления.
Область применения
Панель К917 предназначена для использования в устройстве управления термопластавтоматом (ТПА), включающем в себя контроллер программируемый модели К202 и панель ввода и отображения информации К928.
Конструкция
Конструктивно панель К917 представляет собой изделие приборного типа, которое может крепиться в шкафу, позволяет устанавливать ее в пульты, монтировать на щиты или в другое удобное для пользователя место.
Для крепления панели на плоскость - установить панель в отверстие, установить крепежные кронштейны из комплекта поставки и затянуть винтами до упора, затянуть контргайку.

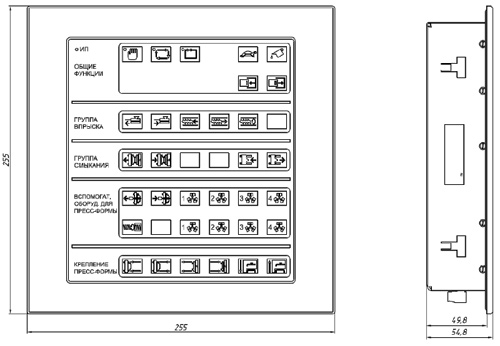

Рис.1. Габаритный чертеж панели ввода информации К917
| Наименование параметра | Значение параметра |
| Общая характеристика | |
| Напряжение питания, В | от 20,4 до 30,0 |
| Ток потребления, мА, не более | 500 |
| Степень защиты | IP20 |
| Габаритные размеры панели – ширина × высота × длина, мм | 54,8 × 255 × 255 |
| Масса панели, кг, не более | 2,3 |
| Человеко-машинный интерфейс | |
| Клавиатура (количество кнопок), шт | 37 |
| Канал связи | |
| Коммуникационный канал "RS485", [1 шт.] | Протокол Modbus RTU, скорость обмена - 115200 бит/с |
| Гальваническое разделение между коммуникационным каналом "RS485" и внутренней шиной | есть |
| Испытательное напряжение изоляции, В | ~500 |
