Устройство позиционного числового программного управления К531
Устройство позиционного числового программного управления К5311 предназначено для управления внутришлифовальными станками моделей 3М227, 3М225 или аналогичных, оснащенных шаговым двигателем для поперечной подачи.
Устройство К531 служит для замены морально и физически устаревшего устройства 1П11 и блока управления шаговым двигателем, используемых в качестве системы управления на станках внутришлифовальной группы. Замена осуществляется перекоммутацией соединительных кабелей с 1П11 и блока управления шаговым двигателем на К531, при этом не требуется дополнительной аппаратной и программной адаптации.
Модификации
Устройство К531 имеет два исполнения, отличающиеся тем, что в комплект поставки К531-01 не входит блок управления шаговым двигателем (при замене 1П11 на К531-01 используестя штатный блок управления ШД), в комплект К531-02 входит модернизированный блок управления ШД К537, который предназначен для замены штатного блока управления ШД.
| Характеристика | К531-01 | К531-02 | |
| Приборный блок | 1 | 1 | |
| Блок управления шаговым двигателем К537 | — | 1 | |
| Габаритные размеры приборного блока, мм | 500х205х328 | ||
| Электропитание | ~110/220В, 50 Гц | ||
| Количество дискретных входов = 24В | 40 | ||
| Количество дискретных выходов 24В/ 2 А | 24 | ||
| Потребляемая максимальная мощность, Вт | 20 | 150 | |
| Число управляемых шаговых двигателей ШД5-Д1МУЗ | 1 | ||
Устройство и работа
В К531 сохранен принцип задания технологических параметров циклов шлифования аналогично с 1П11, отображается на К531 в цифровом и текстовом виде на индикаторе панели.
В устройстве предусмотрена:
- цифровая индикация текущей координаты
- индикация сообщений об этапах автоматического режима работы
- индикация сообщений обменных сигналов между К531 и электроавтоматикой станка.
Основные режимы работы К531:
- автоматический;
- наладка/покадровый;
- ручное управление.

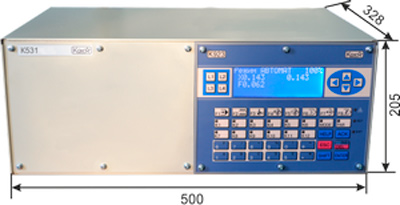

Рис.1. Габаритные размеры устройства К531
