Блок ввода сигналов тензодатчиков К931
Блок ввода сигналов тензодатчиков К931 предназначен для преобразования сигналов мостовых тензорезистивных датчиков в цифровой код и применяется в качестве устройства управления механизмами дозирования как в составе весоизмерительных систем, совместно с программированным контроллером (ПЛК), так и самостоятельно, в качестве дозатора.
Конструкция
Блок К931 изготавливается в 2-х исполнениях, отличающихся количеством подключаемых тензодатчиков. Конструктивно К931 выполнен в виде законченного блока в пластиковом корпусе с возможностью монтажа как на DIN - рельс EN 50 022, так и винтами на монтажную панель. Блок фиксируется пружинной защелкой.
Подключение цепей питания блока производится «под зажим» к клеммнику типа РТDA, остальные цепи - «под винт» к штекерным соединителям с винтовыми зажимами типа MSTB.
Блок К931 имеет естественное охлаждение. По защищенности от проникновения внутрь твердых тел и воды К931 соответствует исполнению IP 20 по ГОСТ 14254.
| Наименование | Значения |
| Электропитание, В | 20,4 - 30 |
| Потребляемая мощность, Вт | 8 |
| Степень защиты | IP20 |
| Изоляция: канал связи/измерения - шина блока, В | 500 |
| Габаритные размеры, мм | 132,1х65х155,5 |
| Масса, кг | 0,6 |

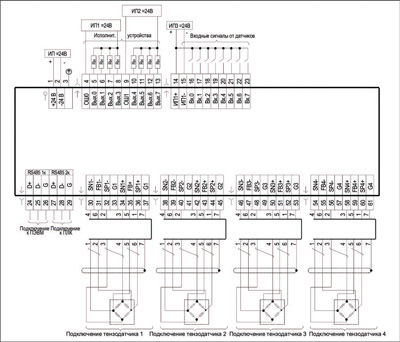

Рис. 1. Схема подключения к блоку ввода сигналов тензодатчиков К931-01
