Блок преобразования сигналов тензодатчиков К930
Цена по-запросу
Блок преобразования сигналов тензодатчиков К930 предназначен для преобразования значений непрерывных входных сигналов напряжения постоянного тока ото силоизмерительных тензорезисторных датчиков в двоичный нормальный код.
| Обозначение изделия | Наименование изделия | Кол. шт. | Заводской номер | Примечание |
| АЛ3.035.001 | Блок преобразования сигналов тензодатчиков К930, в составе: | 1 | ||
| АЛ3.094.259 | Модуль 94.259 | 1 | ||
| АЛ3.094.260 | Модуль 94.260 | 1 | ||
| Комплект эксплуатационных документов | 1 к-т | |||
| АЛ3.035.001РЭ | Руководство по эксплуатации | 1 экз. | ||
| АЛ3.035.001ФО | Формуляр | 1 экз. |

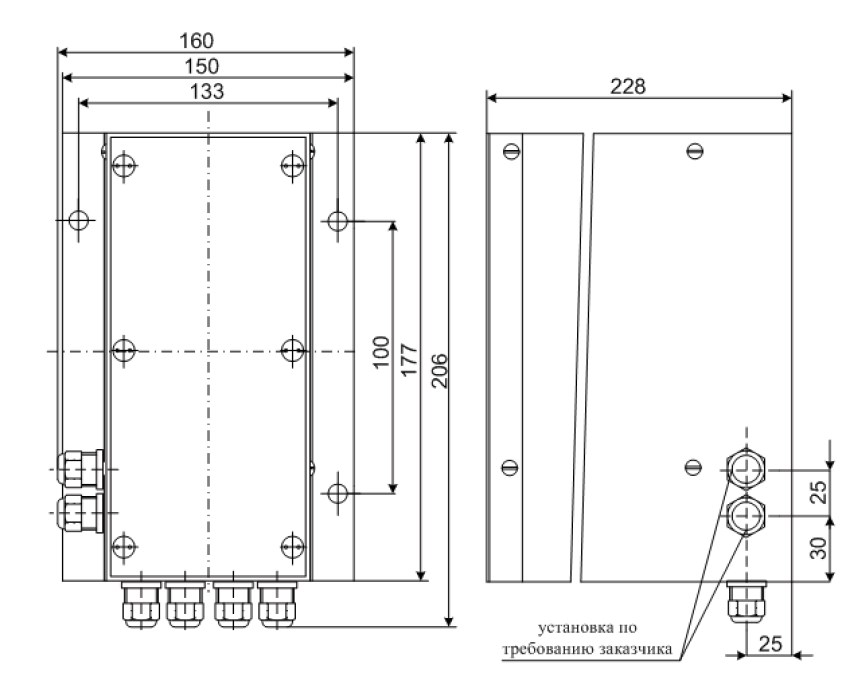

Рис.1. Габаритный чертеж блока преобразования сигналов тензодатчиков К930
| Наименование | Значения |
| Ток нагрузки источника | 300 мА |
| Время измерения по каждому каналу | 20 мс или 60 мс |
| Скорость обмена | 9600, 19200, 57600, 115200 бит/с |
| Длина линии связи | до 5 м |
| Габаритные размеры К930-01 | 206х160х228 |
| Габаритные размеры К930-02 | 132,5х124х230 |
| Питание тензодат., В | 12 ±10% |
| Коммуникац. каналы | RS232/RS485 |
| Питание | ~220 В, 50 Гц |
