Блок позиционирования К125
Цена по-запросу
Блок позиционирования К125 предназначен для создания устройств управления станками с ЧПУ:
- одна управляемая ось аналоговым следящим электроприводом или управление приводом главного движения (шпинделем);
- управление двумя шаговыми двигателями.
| Код блока | Количество выходных каналов | Параллельный канал связи | RS485, Modbus RTU |
|||||
| дискретные, =24 В |
фотоимпульсный (энкодер, =5В) |
релейные =24В, 2А, ~110В, 2А |
канал управления ШД |
аналоговые, разрядность 16 бит (-10…+10) В |
вход | выход | ||
| К125-01 | 4 | — | 2 | 2 | — | 1 | — | 1 |
| К125-02 | 4 | 1 | 2 | 2 | 1 | 1 | — | 1 |
| К125-03 | 4 | 2 | 2 | 2 | 1 | 1 | — | 1 |
Исполнение
Конструктивно К125-01 представляет собой изделие, выполненное в виде моноблока, который монтируется на DIN-рельс. Для подключения внешних цепей в К125-01 применены колодки со сдвоенными пружинными зажимами, рассчитанные на присоединение проводов сечением до 2,5 мм2. Длина разделанной части провода – 10 мм. Подключение (отключение) проводов производится нажатием специальной кнопки. Рекомендуется для нажатия кнопки использовать отвертку SZF 1-0,6x3,5.

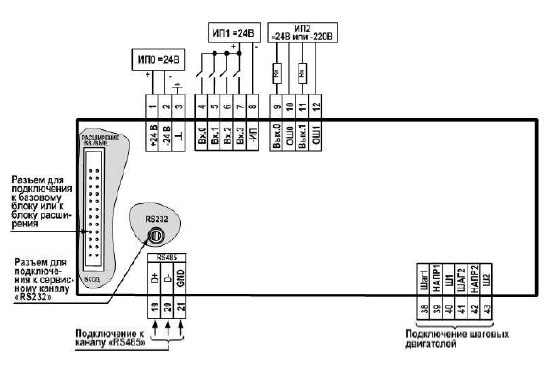

Рис.1. Схема подключения блока позиционирования К125
| Наименование | Значения |
| Диапазон рабочих температур окруж. возд. | 5…50С |
| Относительная влажность окруж. возд.% | 95 (при 35 °С, без конденс. влаги) |
| Степень защиты | IP20 |
| Электропитание, В | 18…36 напряжения пост. тока |
| Потребляемая мощность, Вт | ≤ 5 |
| Характеристика входных дискретных сигналов пост. тока =24В: | |
| Количество входов (дискретный,=24 В) | 4 (гальв. изол. гр. на 4 кан) |
| Уровни напряжения входных сигналов: | -высокий (лог. «1») – 15... 36 -низкий (лог. «0») – 0… 7,2 |
| Входной ток в цепи одного канала, мА | ≤ 12 (при Uном 24В) |
| Входное сопротивление канала | 3,9 кОм |
| Общая точка группы | отрицательный потенциал |
| Характеристика выходных дискретных сигналов (релейных (сухой контакт): | |
| Количество каналов | 2 |
| Контакты реле разомкнуты | логический «0» |
| Контакты реле замкнуты | логическая «1» |
| Макс. коммут. напряжение переменного/пост. тока, В | 220/24 |
| Максимально коммутируемый ток в одном канале при резистивной нагрузке, А | 2 (при 100 В постоянного тока); 2 (при 24 В постоянного тока) 2 (при 220 В переменного тока) |
| Минимально коммутируемый ток в канале, мА | 1 (при 5 В постоянного тока) |
| Характеристика каналов управления шаговыми двигателями (ШД) | |
| Количество каналов | 2 |
| Сигналы канала управления ШД | Шаг» и «Напр«авление |
| Максимальная частота сигнала «Шаг», кГц | 16 |
| Уровни напряжения сигналов управления ШД: | высокий уровень импульсов - ≥ 4,3 низкий уровень импульсов - ≤ 0,5 |
| Каналы связи Сервисный Коммуникационный Расширение вв./выв. Вход | RS232, протокол сервисный RS485, M1 odbus RTU, скорость обмена 115,2 кбит/с параллельный интерфейс |
