Влагоотделитель МВО-200
Магистральный влагоотделитель МВО-200 предназначен для очистки потока сжатого воздуха (или других неагрессивных газов близких по плотности) от водомаслянного конденсата в виде пристеночной пленки или ручья, а также твердых и жидких частиц с дисперсностью не менее 20 мкм.

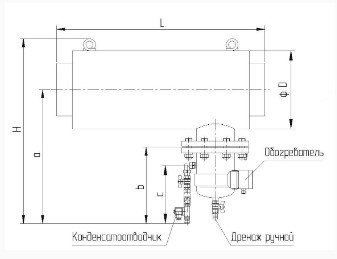

Рис.1 Схема габаритных размеров влагоотделителя МВО-200
|
Параметры |
Тип |
|||||
|
. |
МВО-200 |
|||||
|
Условный проход патрубков (Ду), мм |
200 |
|||||
|
Пропускная способность*, м3/мин |
||||||
|
- минимальная |
80 |
|||||
|
- номинальная |
120 |
|||||
|
- максимальная |
150 |
|||||
|
Емкость конденсатосборного резервуара, л |
3,5 |
|||||
|
Размеры, мм |
||||||
|
L |
750 |
|||||
|
H |
795 |
|||||
|
D |
335 |
|||||
|
a |
555 |
|||||
|
b |
315 |
|||||
|
c |
245 |
|||||
|
Присоединение по ГОСТ 12820 |
1-200-16 |
|||||
|
Масса, кг, не более |
110 |
|||||
|
*Пропускная способность указана для рабочего избыточного давления 0,63 МПа и означает количество газа приведенного к температуре +20 °C и давлению 0,1 МПа. |
||||||
