Трансформатор путевой ПТЦ-М 579.10.34
Трансформатор путевой ПТЦ-М 579.10.34 предназначен для применения в аппаратуре СЦБ в качестве согласующего в диапазоне частот (100-800) Гц.

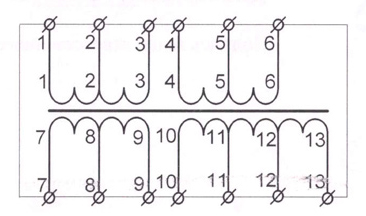

Рис.1 Схема принципиальная трансформатора ПТЦ-М 579.10.34
Комплектация
- Трансформатор путевой ПТЦ-М 579.10.34 - 1 шт,
- Паспорт - 1 экз,
- Комплект монтажных частей:
- Винт В1.М5.6х20.58.019. ГОСТ 17473-80 - 4 шт,
- Гайка 2М5.6Н.5.016 ГОСТ 5916-70 - 8 шт,
- Шайба 5.65Г05 ГОСТ 6402-70 - 4 шт,
- Шайба 5.01019 ГОСТ 11371-78 - 4 шт.
Гарантия
Гарантийный срок эксплуатации 18 месяцев со дня ввода в эксплуатацию, при условии предварительного хранения 6 месяцев со дня отгрузки потребителю.
Область применения
Трансформатор устанавливается на стативах постов ЭЦ и в напольных шкафах автоблокировки.
Параметры
- При этом ток холостого хода первичной обмотки не более 1,3 А.
- Ток, потребляемый при нагрузке на вторичной обмотке – не более 2,1 А.
- Габаритные размеры: 152х165х114 мм.
- Масса – 4 кг.
| Выводы обмоток | 4 - 5 | 5 - 6 | 7 - 8 | 8 - 9 | 10 - 11 | 11 - 12 | 12 - 13 |
| Напряжение, В | 14,2 - 15,7 | 14,2 - 15,7 | 5,7 - 6,3 | 2,9 - 3,1 | 1,42 - 1,57 | 0,85 - 0,94 | 0,57 - 0,63 |
