Кольцевой токосъемник КТ04
Кольцевой токосъемник КТ 04-00 предназначен для электропитания различных вращающихся потребителей электроэнергии (токоприемников).
Комплектация
- Кольцевой токосъемник КТ
- Паспорт - 1 экз.
| Параметры | Значение |
| Механическая износостойкость, час | 5000 |
| Максимально допустимая скорость вращения, об/мин | 1000 |
| Материал корпуса | сталь |
| Материал щеток | меднографит |
| Вид климатического исполнения и категория размещения | У1 |
| Номинальный ток, А | 16 |
| Количество полюсов | 4 |
| Номинальное напряжение, В | 400 |
| Масса, кг с корпусом | 7 |
| Масса, кг без корпуса | 1,2 |
Эксплуатация
Оптимальными условиями для использования токосъемника КТ 04-00 являются:
- температура эксплуатации: от -40 до +40 °C;
- температура хранения: от -40 до +40 °C;
- относительная влажность воздуха:
- с корпусом 80%
- без корпуса 100 %.
Устройство и принцип действия
Токосъемник допускается устанавливать в местах, не защищенных от попадания пыли и случайного попадания брызг воды или масла, попадающих вертикально или под углом к вертикали.
При монтаже токосъемника необходимо:
- произвести внешний осмотр и убедиться в отсутствии механических повреждений;
- проверить вращения (отсутствие заедания);
- проверить целостность щеток.

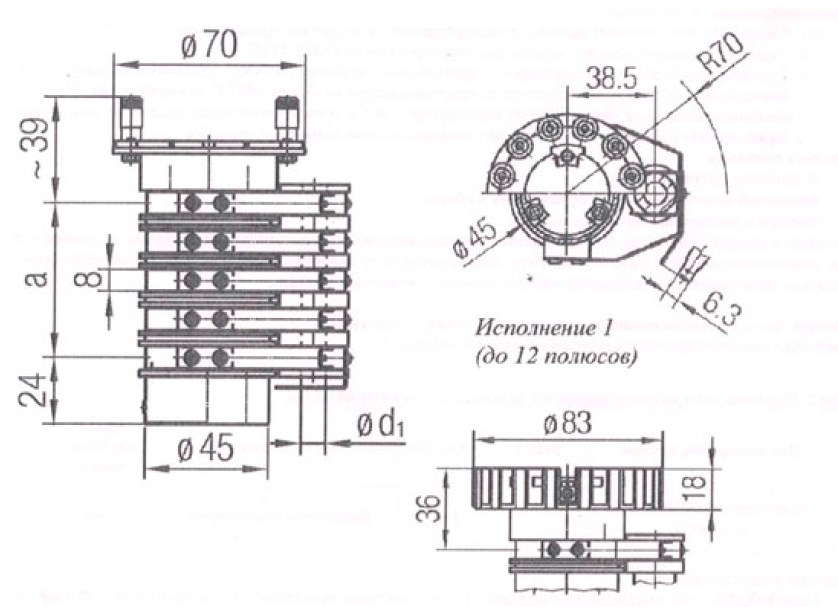

Рис.1 Схема кольцевого токосъемника без корпуса КТ-04

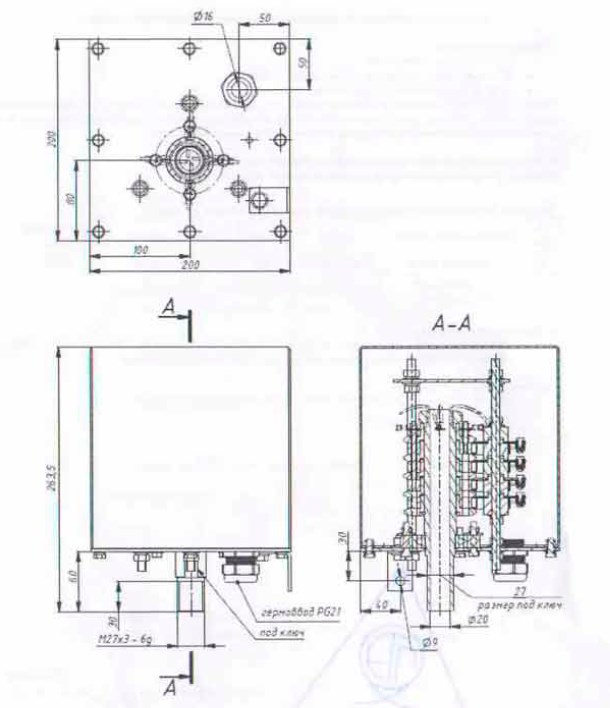

Рис.2 Схема кольцевого токосъемника с корпусом КТ-04
