Рубильник ПЦ-2 250А

Переключатели (перекидные рубильники) ПЦ-2 на 250А предназначены для нечастых коммутаций электрических цепей переменного тока частотой 50 Гц  напряжением 380В и устанавливаются в ВРУ жилых, общественных и промышленных зданий, шкафах и пунктах распределительных, трансформаторных подстанциях. Коммутационные контакты переключателей установлены на керамических изоляторах серии А- 632.

Переключатели представляют собой трёх - полюсные разъединители на два направления с передним присоединением внешних проводников.

Гальваническое покрытие оловом позволяет  подключать к выводам аппарата проводники с медными или алюминиевыми наконечниками. Переключатели серии ПБ изготавливаются с центральной рукояткой.

Особенности конструкции

Основными частями аппаратов являются ножи, контактные и осевые стойки, смонтированные на общей плите. Переключатели имеют один ряд осевых и два ряда контактных стоек. Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых - сферическими шайбами.

У переключателей ПЦ-2 с центральным приводом ножи жестко связаны с осью, которая приводится в движение тягой, непосредственно соединенной с рычажным приводом.

У переключателей с боковым приводом ножи связаны с осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на двух подшипниках. Этот вал приводится во вращение боковой рукояткой, установленной на одном его конце.

Рукоятка привода съемная, снимается только в отключенном положении аппарата. Контактные зажимы переключателей обеспечивают присоединение к ним не более двух как медных, так и алюминиевых проводников. Все резьбовые соединения аппаратов предохранены от самоотвинчивания.

Включенное и отключенное положение аппарата указывается положением рукоятки привода.

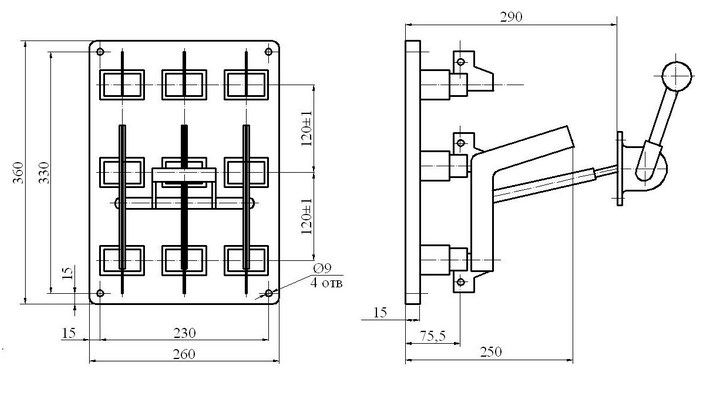

Рис.1 Схема габаритных размеров рубильники ПЦ-2
