Рубильник ПЦ-6

Рубильник ПЦ-6 на 630А рукоять по центру предназначен для нечастых неавтоматических коммутаций электрических цепей переменного тока частоты 50 Гц напряжением 380В.

Область применения

Рубильник широко используется для комплектации силовых ящиков, шкафов, щитов и других распределительных устройств.

Структура условного обозначения

Рубильник ПЦ-6 на 630А рукоять по центру маркируется так: ПХ-Х/Х-У3, где:

• П- Переключатель (Условное обозначение аппарата)
• Х-Условное обозначение вида привода
  • Ц - центральная рукоятка
  • Б - боковая рукоятка
  • С - боковой смещенный привод на переднюю панель
• Х/-Условное обозначение номинального тока
  • 1- 100А
  • 2 -200А
  • 4 -400А
  • 6- 630А
• Х-Условное обозначение исполнения боковой рукоятки
  • Л - левое
  • П - правое

Эксплуатация

Оптимальными условиями для использования рубильника ПЦ-6 на 630А являются:

• температура окружающей среды от -45° С до +40°С,
• относительная влажность воздуха 98% при температуре воздуха не более 25°С,
• высота над уровнем моря не более 1000 м.

Комплект поставки

• ПЦ-6 УЗ в комплекте с ручным приводом и крепежными деталями
• паспорт
• руководство по эксплуатации

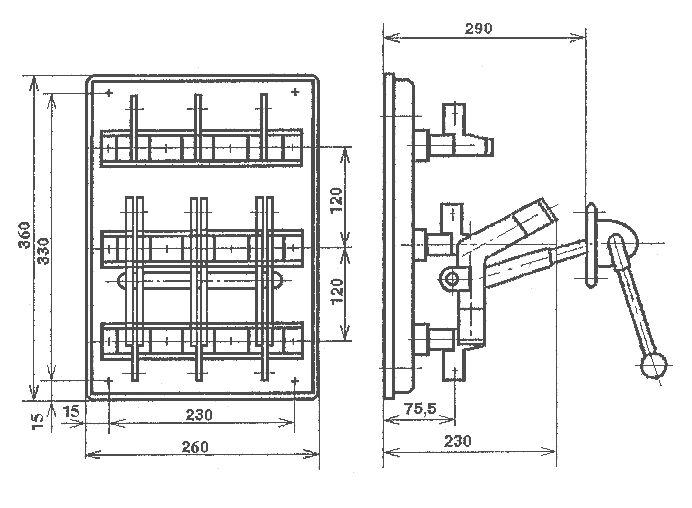

Рис.1 Схема габаритных размеров рубильника ПЦ-6
