Муфты зубчатые SITEX 28
Муфты зубчатые SITEX 28 (втулка) являются запасными частями и используются на спецтехнике (например, привод гидропомпы).
| Типоразмер | Наружный диаметр D, мм | Диаметр ступицы d, мм | Длина муфты в сборе Н1, мм | Диаметр соединяемых валов, мм | Номинальный Nm, Нм | |
| Min | Max | |||||
| 14 | 40 | 24,5 | 50 | 8 | 14 | 10 |
| 19 | 48 | 30 | 54 | 8 | 19 | 16 |
| 24 | 52 | 35 | 56 | 11 | 24 | 21 |
| 28 | 66 | 43 | 84 | 11 | 28 | 45 |
| 32 | 76 | 50 | 84 | 14 | 32 | 60 |
| 38 | 83 | 58 | 84 | 14 | 38 | 81 |
| 42 | 92 | 65 | 88 | 14 | 42 | 100 |
| 48 | 100 | 68 | 104 | 19 | 48 | 142 |
| 65 | 142 | 96 | 144 | 19 | 65 | 380 |
| 80 | 175 | 124 | 186 | - | 80 | 700 |

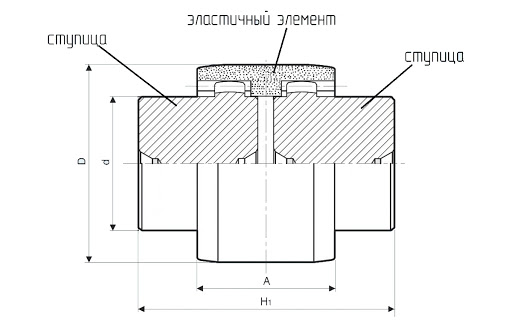

Рис.1 Схема габаритных размеров муфты зубчатой SITEX
Состав
Муфта зубчатая SITEX состоит из - двух полумуфт в виде металлических ступиц с венцами и соединительного полиамидного кольца (демпфирующий элемент). Полиамидное кольцо - втулка с внутренними шлицами, при помощи которых кольцо сцепляется со ступицами.
