Выключатель А3161
Автоматические выключатели А3161 предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, нечастых оперативных коммутаций электрических цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.
Автоматический выключатель состоит из таких основных узлов: кожуха, коммутирующего устройства, дугогасительных камер, расцепителя максимального тока, механизма управления и зажимов для подключения входящих и выходящих проводов.
|
Величина |
Тип |
Обозначение автоматического выключателя |
Номинальный ток, А |
Число полюсов |
Расцепитель |
Номинальный ток расцепителя, А |
Установка на ток мгновенного срабатывания, А |
Предельная коммутационная способность при 380 Вольтах, А |
|
I |
автомат А3160 |
А3161 |
50 |
1 |
тепловой |
15...20 |
- |
2000...4500 |

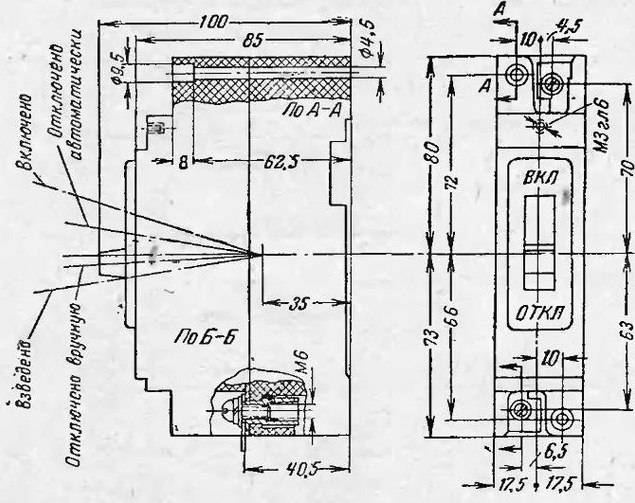

Рис.1 Схема габаритных размеров А3161

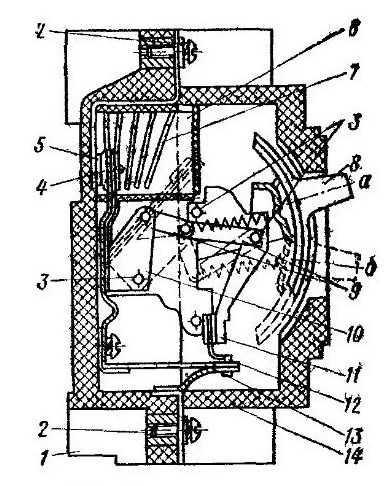

Рис.2 Схема конструкции выключателя А31
- основание
- контактные зажимы
- оси
- подвижной контакт
- неподвижный контакт
- дугогасительная камера
- металлические пластины
- рукоятка
- рычаги переключения
- контактный рычаг
- рычаг взвода
- штырек
- биметаллическая пластина расцепителя
- крышка
- а) взведен и включен
- б) отключен вручную
