Датчик ДТХ-127-5

Датчик ДТХ-127-5 предназначен для преобразования величины концентрации горючих газов, паров и их смесей в величину сигнала постоянного напряжения, пропорциональную тепловому выделению, создаваемому при окислении горючих газов.

Комплект поставки

• ДТХ-127-5
• Этикетка

Область применения

Термохимический блок датчика ДТХ-127-5 является измерительным элементом сигнализаторов ЩИТ-2-20, ЩИТ-2-22, ЩИТ-2-17 (морское и речное исполнение), ЩИТ-2-24, ЩИТ-2-13 и ЩИТ-2-15.

Датчик термохимический устанавливается непосредственно во взрывоопасных помещениях, где требуется контролировать возможное наличие в воздухе довзрывоопасной массовой концентрации горючих газов, паров и их смесей.

ДТХ-127-5 (5В2.320.301) необходим при замене выработавшего свой рабочий ресурс термохимического взрывозащищённого датчика на горючие газы.

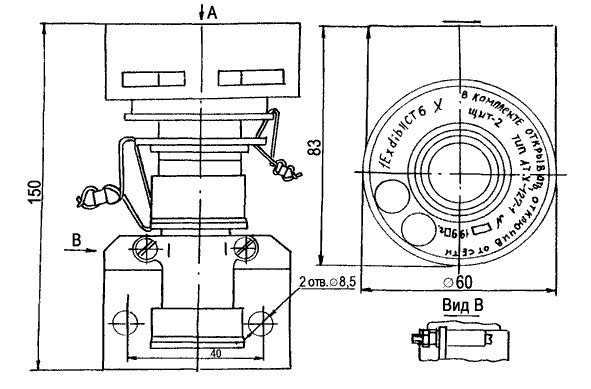

Рис.1 Схема габаритных и присоединительных размеров датчика ДТХ-127-5

Состав

В состав датчика термохимического ДТХ-127-5 входит:

• блок чувствительных элементов (ЧЭ) (пара элементов 5В4.675.050-01, 5В4.675.051-01);
• взрывонепроницаемый колпачок;
• защитный кожух;
• кронштейн с кабельной частью электрического штепсельного разъёма (тип ШР20).

Датчик ДТХ-127-5 должен находиться в вертикальном положении (наклон не более 5° по разным направлениям) в местах, которые исключают возможность повреждения взрывозащищённого колпачка блока ЧЭ сверху.

Принцип действия

В основе работы блока датчика взрывозащищённого лежит термохимическая реакция, в которой при диффундировании горючего газа, паров и их смесей на поверхность измерительного чувствительного элемента возникает тепловой эффект, что вызывает увеличение сопротивления ЧЭ и появление в диагонали моста напряжения, пропорционального концентрации взрывоопасных газов.
