Кран шаровый блочный BKH-G12 DN 13 PN500
Краны шаровые 2-ух ходовые BKH-G12 DN 13 PN500 с отв. MHA предназначены для множества гидравлических устройств, включая мобильные установки и промышленное оборудование.
Комплект поставки
- Кран шаровый блочный BKH-G12 DN 13 PN500 с отв. MHA
- Упаковка
|
Диапазон рабочих температур |
-20°C… +100°C |
|
Максимальное давление |
500 бар |
|
Проходное сечение |
DN 13 |
|
Материал |
сталь |
| Типоисполнение | I | B | H | h | m | v | SW | K | H1 | H2 | Рычаг |
|
BKH-DN13 |
48 |
35 |
54 |
40 |
19 |
11 |
9 |
115 |
- |
89 |
Zn |

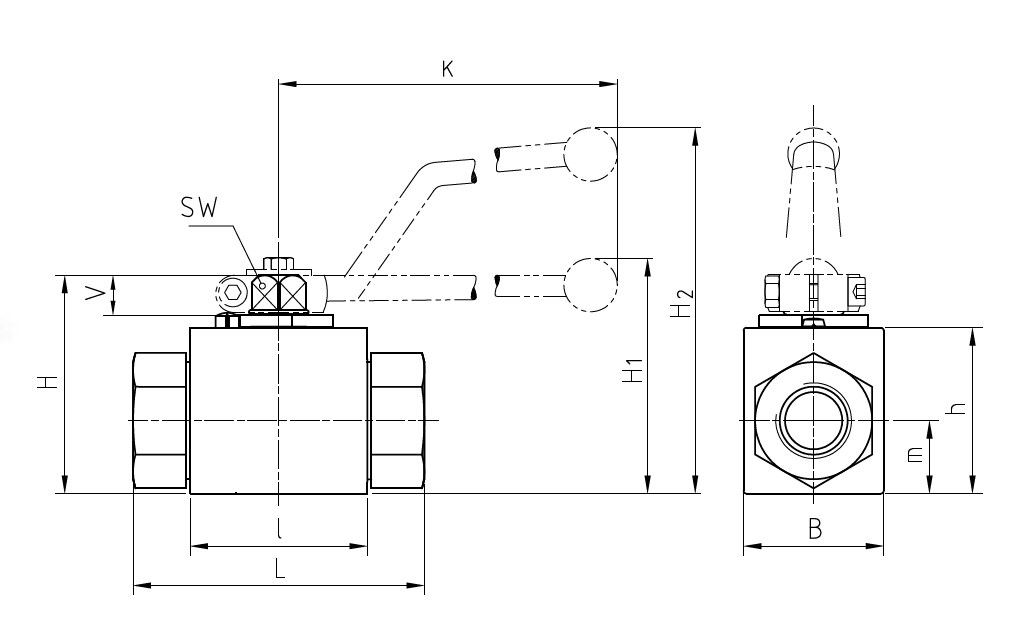

Рис.1 Схема габаритных размеров
| Типоисполнение | LW | L | i | D | Масса, кг |
|
BKH-DN13-G1/2 |
13 | 83 | 16,3 | G1/2 | 0,6 |

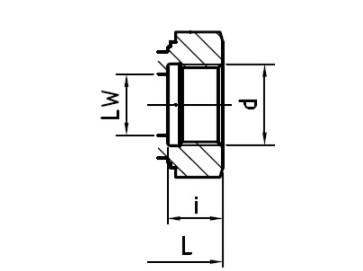

Рис.2 Схема соединения
Устройство и работа
Принцип работы 2-х ходового крана BKH — открывать или блокировать поток, эти краны не должны использоваться в качестве регуляторов расхода, поэтому всегда должны быть полностью открытыми или полностью закрытыми.
