Кнопка XB2-BA51 Старт

Кнопка XB2-BA51 "Старт" предназначена для управления электротехническими устройствами.

Преимущества

Кнопки управления модели XB2-BA51 имеют такие преимущества:

• быстрый монтаж, благодаря универсально разборной конструкции;
• долговечны (обеспечивается за счет специальной конструкции и металлического каркаса);
• надежные крепления (достигается за счет двух металлических винтов);
• современный дизайн;
• возможно подключение дополнительных контактов типа ZB2-BE.

Кнопка без фиксации, выполнена в металлическом корпусе и имеющая один нормально разомкнутый NO контакт (при нажатии контакт замыкается). Установка производится в отверстие, диаметр которого составляет 22мм.Положение контактов возвращается в исходное после отпускания кнопки.

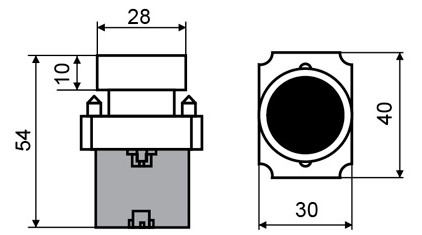

Рис.1 Габаритные и присоединительные размеры

Рис.2 Схема электрическая
