Конвейерные металлоискатели БРИЗ

Металлоискатели типа "БРИЗ" предназначены для защиты дробильного оборудования от поломок из-за попадания металлических предметов в потоке руды. Они используются преимущественно на ленточных конвейерах, осуществляющих транспортировку железных и полиметаллических руд в технологические цеха горнообогатительных комбинатов и рудников. Возможно применение "БРИЗ" и для контроля нерудных материалов (песок, щебень, уголь, древесные отходы).

Металлоискатели обеспечивают автоматическое обнаружение металлических предметов, осуществляют останов конвейера, включение световой и (или) звуковой сигнализации.

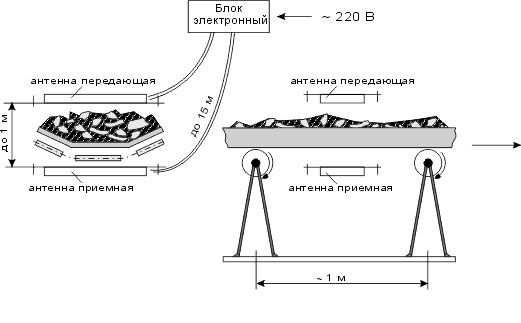

рис. 1 - Схема размещения металлоискателя

Отличительные особенности

Отличие металлоискателей "БРИЗ" от существующих состоит в том, что с их помощью в потоке железной руды обнаруживаются и предметы из немагнитных металлов, например, зубья, траки, броня из высокопрочной стали Гадфильда. Высокая степень надежности обнаружения обеспечивается благодаря использованию в металлоискателях "БРИЗ" разработанного в НИИАчермете и запантентованного двухчастотного способа зондирования передающей и приемной антенноами (в отличие от способов, основанных на срыве генерации в катушке индуктивности).

Конструктивно электронный блок металлоискателя выполнен в виде субблоков, что ускоряет их ремонт, а конструкция антенн позволяет монтировать их без разборки конвейера.

Металлоискатель "БРИЗ" трехканальный, это обеспечивает индикацию о месте расположения обнаруживаемого металлического предмета в трех равных зонах по ширине конвейера.

В зависимости от ширины ленты конвейера металлоискатели "БРИЗ" комплектуются антеннами соответствующей длины от 800 до 2000 мм с шагом 200 мм.

Основные технические характеристики

Чувствительность металлоискателя к металлическим предметам регламентируется для предметов из магнитных конструкционных и немагнитных марганцовистых сталей. Условная чувствительность выражается размерами ребра куба, обнаруживаемого в потоке руды.

Максимальная условная чувствительность к металлическим телам, обнаруживаемым металлоискателем в слое магнитной руды высотой до 250 мм при крупности кусков до 120 мм и содержании железа до 30% при скорости ленты конвейера от 0,2 до 3 м/с, составляет:

• для магнитных металлов - размером не более 45 х 45 х 45 мм.
• для немагнитных металлов - размером не более 60 х 60 х 60 мм.

Чувствительность к металлическим предметам в слое немагнитного непроводящего материала, независимо от высоты слоя на конвейере, существенно выше и определяется химсоставом и крупностью материала в каждом конкретном случае.

Исполнение - IР54.

Потребляемая мощность - не более 150 Вт.

Средний срок службы металлоискателей - 6 лет.

По желанию заказчика металлоискатель может быть укомплектован микропроцессорным блоком для регистрации и считывания протокола срабатывания металлоискателя с сохранением данных (дата, время срабатывания, время простоя и т.п.) с передачей этих данных в компьютер по линии связи или через флэш-накопитель. Также возможно подключение к металлоискателю маркиратора зоны обнаружения недробимого предмета (для ускорения процедуры его ручного извлечения на широких лентах).
