Кремниевый двухкоординатный фотодиод КЧФ-2-9
Кремниевый двухкоординатный фотодиод КЧФ-2-9 имеет металлостеклянный, герметичный корпус.
|
Рабочая зона КЧФ, ммхмм |
9х9 |
|
Количество измеряемых координат |
2 |
|
Количество фоточувствительных элементов (ФЧЭ), шт. |
1 |
|
Режим включения |
фотогальванический(без подачи напряжения смещения) |
|
Темновой ток при 20 °С, при подаче напpяжения смещения Uсм = 10 мВ, нА, не более |
10 |
|
Область спектральной чувствительности по уровню 0,1 от максимума, мкм |
0,4 - 1,05 |
|
Токовая монохроматическая чувствительность, (l=0,85 мкм), А/Вт,не менее |
0,45 |
|
Hеpавномеpность чувствительности по ФЧЭ (λ = 0,63 мкм), %, не более |
±5,0 |
|
Позиционная чувствительность (Rн=1 кОм, l=0,85 мкм, Ф=5 мкВт), В/Вт·мм, не менее |
4,0 |
|
Время нарастания (Rн=1 кОм, l=0,85 мкм, не более |
2 |
|
Масса, г, не более |
21 |
|
Интенсивность отказов, ч-1, не более |
5х10-6 в течение наpаботки 10000 ч пpи довеpительной вероятности 0,6 |
|
Девяностопpоцентный срок сохраняемости |
не менее 10 лет. |

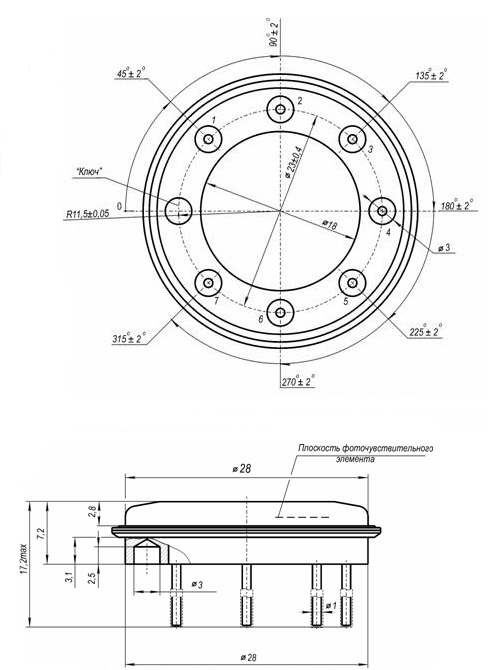

рис. 1 – Габаритные размеры, где:
1 - анод 2; 2 – свободный; 3 - катод 2, "плюс" питания; 4- свободный; 5 - анод 1; 6 – корпус; 7 - катод 1, "плюс" питания
Условия эксплуатации
- диапазон рабочих темпеpатуp, °С: от минус 60 до 60;
- относительная влажность воздуха, %,при температуре 40 °С: до 98.
