Кремневые фотодиоды УФД26 гр. А (Б)
Фотодиоды УФД-26 используются в метрологии, спектрофотометрии, датчиках ультрафиолетовых, видимого и ближнего инфракрасного диапазона, научных исследованиях.

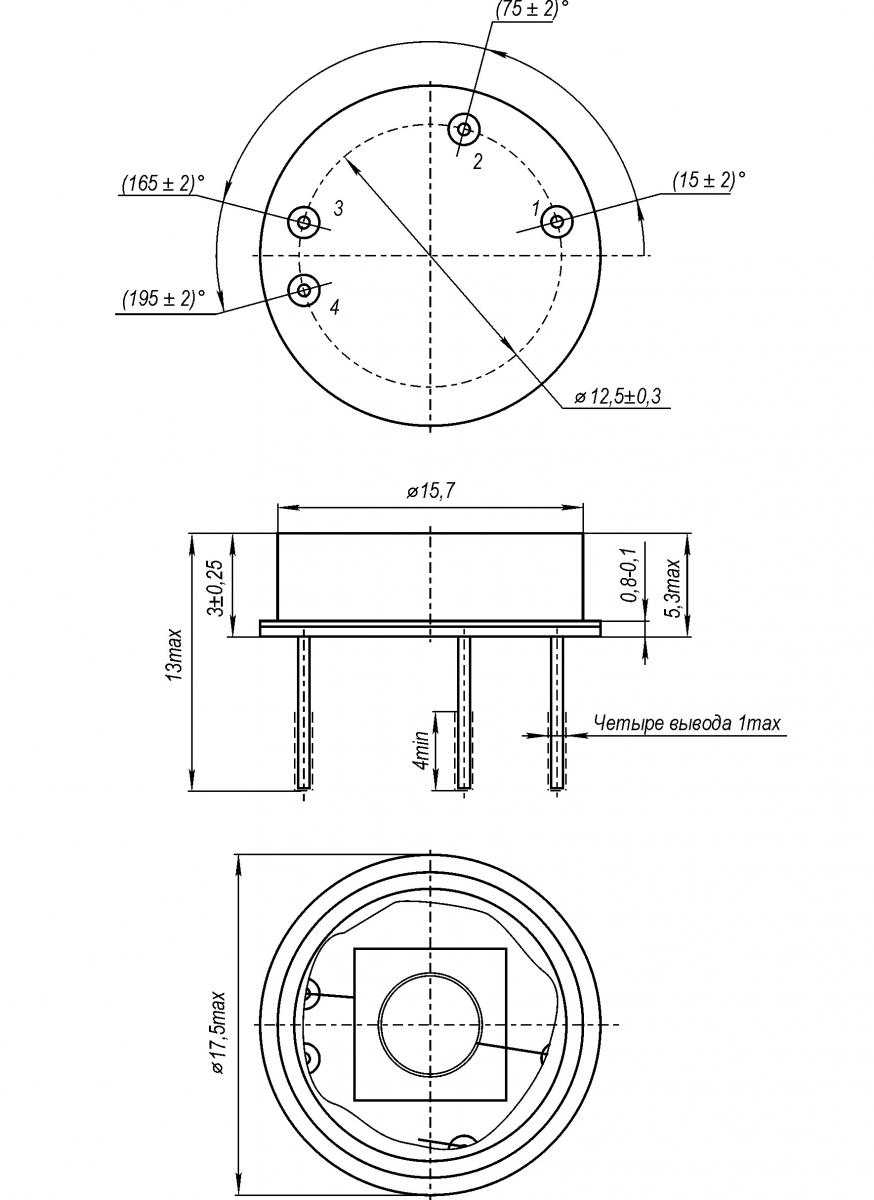

рис. 1 – Схема фотодиода УФД-26, где:
1-общий, "плюс" питания; 2 - корпус; 3 - своюодный; 4 - фоточувствительный элемент.
|
|
гр.А |
гр.Б |
|
Размер фоточувствительного элемента (ФЧЭ),мм |
Ø 8,0 |
|
|
Количество ФЧЭ, шт. |
1 |
|
|
Режим включения |
фотодиодный |
фотовентильный (без подачи напряжения смещения) |
|
Темновой ток при 20 °C, при подаче напpяжения (Ucm), нА, не более |
2500 (Ucm = 27 B) |
5 (Ucm = 10 мВ) |
|
Область спектральной чувствительности по уровню 10 % от максимума, мкм |
0,4 - 1,12 |
0,2 - 1,0 |
|
Токовая монохpоматическая чувствительность ( λ = 0,2 мкм), А/Вт, не менее |
0,08 |
|
|
Токовая интегральная чувствительность мА/лм, не менее |
6,0 |
не нормируется |
|
Интенсивность отказов, ч-1, не более 5х10-6 в течение наpаботки 10000 ч пpи довеpительной вероятности 0,6 |
5х10-6 в течение наpаботки 10000 ч пpи довеpительной вероятности 0,6 |
|
|
Девяностопpоцентный срок сохраняемости |
не менее 12 лет |
|
