Лестничный таймер-выключатель (реле времени) ВЛ-61
Лестничный таймер-выключатель (реле времени) ВЛ-61предназначен для отключения освещения на лестничных площадках, тамбурах и т.п. через заданный промежуток времени. Можно применять совместно с лампами накаливания. Устанавливается в коробке под выключателем или кнопкой. При необходимости углубить отверстие. Включение освещения происходит при включении кнопки (или выключателя), а выключение по окончанию выдержки времени.
Если выключатель находится во включенном состоянии, то для повторного пуска необходимо отключить и включить выключатель.
|
Регулировка выдержки времени |
плавная |
|
Диапазон выдержки времени |
под заказ |
|
Максимальная коммутируемая мощность активной нагрузки, Вт |
300 Вт (1,2А/250В) |
|
Номинальное напряжение пита-ния переменного тока 50 Гц, В |
220 |
|
Масса не более, кг |
0,03 |
|
Габаритные размеры, мм |
51х41х22 |
Подключение

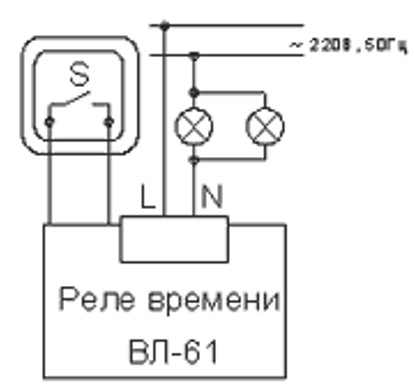

рис. 1 - Схема подключения, где:
S - Кнопка (выключатель)
Провода из монтажной коробки подключатся к клеммам реле, а гибкие проводники из реле к клеммам кнопки (или выключателя). Общая длина проводников от выключателей до реле не должна превышать 10 м.
