Реле минимального напряжения трёхфазного тока НЛ-11

Артикул:

8374

Производитель:

Релсис

Наличие на складе:

Под заказ

Документация:

rukovodstvo_po_euspluatatsii_rele_minimalnogo_napryazheniya_trehfaznogo_toka_nl-11.pdf

etiketka_rele_minimalnogo_napryazheniya_tryohfaznogo_toka_nl-11.pdf

Цена по-запросу

В корзину

Реле минимального напряжения НЛ-11 трехфазного тока с задержкой выходного сигнала и контактом мгновенного действия предназначены для контроля одновременного снижения напряжения в трехфазной цепи переменного тока и выдачи сигналов с временной задержкой в устройства защиты и автоматики при достижении входным напряжением определенного, предварительно установленного уровня.

Условия эксплуатации: закрытые производственные помещения, расположенные в районах с умеренным и холодным климатом (исполнение УХЛ), с тропическим климатом (исполнение Т).

Функциональная диаграмма работы реле НЛ-11

рис. 1 - Функциональная диаграмма работы реле

Диапазон рабочих температур от минус 40 до плюс 55ºС .

Технические характеристики
Номинальное линейное напряжение питания (U ном) переменного тока частотой 50 Гц, В (по исполнениям)	100, 220, 380
Диапазон уставок по напряжению, В	40-80%Uном
Диапазон уставок по времени, с	0,1-1 0,3-3 1-10 3-30
Основная погрешность напряжения срабатывания от уставки, %	10
Разброс срабатывания, не более, %	1
Потребляемая мощность, ВА: Uном =110 В Uном =220 В Uном =380 В	5 8 10
Коэффициент возврата	1,05 - 1,1
Количество контактов	2 (один переключающий контакт мгновенного действия и один переключающий контакт с выдержкой времени)
Длительно допустимый ток контактов	4 А
Средний срок службы	12 лет
Средняя наработка до отказа	25000 ч
Механическая износостойкость	не менее 100 000 циклов
Коммутационная износостойкость	не менее 20 000 циклов
Сопротивление изоляции реле между независимыми токоведущими цепями, не менее
в холодном состоянии при приемке	20 МОм
в холодном состоянии к концу срока службы	10 МОм
в нагретом состоянии при температуре окружающего воздуха 55 ºС	6 Мом
при температуре 35 ºС и относительной влажности окружающей среды не более 98%	1 Мом
Величина напряжения для испытания электрической изоляции при приемке в нормальных климатических условиях между независимыми токоведущими цепями, а также между независимыми токоведущими цепями и панелью, на которую устанавливается реле	2500В

Схема подключений реле НЛ-11

рис. 2 - Схема подключений и расположения выводов

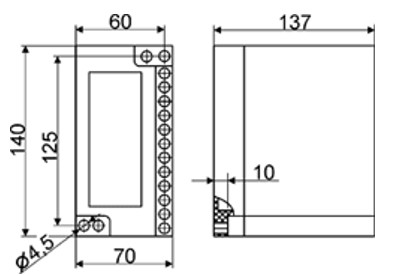

рис. 3 - Габаритные и установочные размеры

Комплектация

В комплект поставки входит:

реле - 1 шт.;
этикетка - 1 шт.;
руководство по эксплуатации - 1-3 шт.

на партию реле, отправляемую в один адрес или в необходимых количествах, если эта поставка была оговорена в заказе.
