ТермопреобразовательТСП 8042Р
Цена по-запросу
ТермопреобразовательТСП 8042Р предназначен для измерения температуры воды высокой чистоты, дистиллята, бидистиллята и защитных чехлов спецустройств.
Область применения
Широко используется на судах с неограниченным районом плавания.
Типоисполнение
В зависимости от габаритных размеров термопреобразовать изготавливается в двух модификациях.

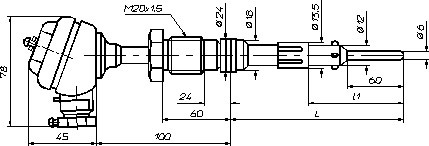

Рис.1. Схематическое изображение термопреобразователя ТСП 8042Р исполнение 1.

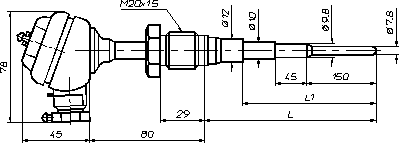

Рис.2.Схематическои зображение термопреобразователя ТСП 8042Р исполнение 2.
| Исполнение 1 | l1,мм | 110 или 150 | 110 или 200 | ||||||||||||||
| L,мм | 500 | 630 | 800 | 870 | 1000 | 1250 | 1426 | 1470 | 1600 | ||||||||
| l1,мм | 110 или 200 | ||||||||||||||||
| L,мм | 2000 | 2050 | 2196 | 2500 | 2526 | ||||||||||||
| Исполнение 2 | l1,мм | 200 | 390 | ||||||||||||||
| L,мм | 500 | 630 | 675 | 1000 | 1250 | 1385 | 1455 | 1600 | 1645 | ||||||||
| Рабочий диапазон измеряемых температур, °С Условное обозначение НСХ преобразования (ГОСТ 6651) Класс допуска (ГОСТ 6651) Схематическое изображение соединений (ГОСТ 6651) Показатель тепловой инерции, с, не более
Условное давление измеряемой среды Pу, МПа
Материал защитной арматуры |
от -50 до +400 50П, 100П А,В 410 1525 0,40 сталь 08Х18Н10Т вибропрочный, ударопрочный |
| Материал головки | сталь 12Х18Н10Т |
