Термопреобразователь сопротивления ТСП-288М
Термопреобразователь сопротивления ТСП-288М предназначены для измерения температуры электролита кислотных аккумуляторов (раствор серной кислоты плотностью 1,05 – 1,35).
Конструкция и принцип работы
Измерительным узлом ТС является чувствительный элемент, представляющий собой намотку из платиновой проволоки. Чувствительный элемент помещен в защитную арматуру и включен в электрическую сеть ТС согласно схеме соединений внутренних проводников.
Конструкция ТС неразборная. Принцип работы ИС основан на изменении его электрического сопротивления в зависимости от температуры

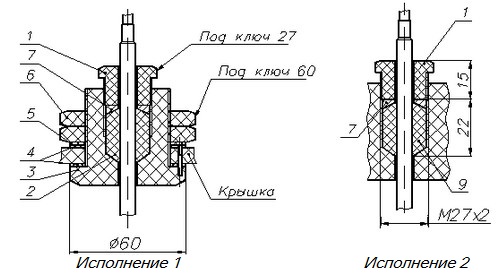

рис. 1 – Конструкция преобразователя
|
Номер |
Наименование |
Количество |
|
1 |
Штуцер |
1 |
|
2 |
Втулка |
1 |
|
3 |
Фланец |
1 |
|
4 |
Прокладка |
2 |
|
5 |
Прокладка |
1 |
|
6 |
Гайка |
2 |
|
7 |
Шайба |
1 |
|
8 |
Штифт |
3 |
|
9 |
Втулка |
1 |
|
Обозначение |
НСХ |
L, мм |
L, мм |
Масса, г |
|
5Э2.821.099 |
50П(46П) |
127 |
1000 |
50 |
|
-01 |
156 |
60 |
||
|
-02 |
100П |
1500 |
80 |
|
Рабочий диапазон измеряемых температур, °С |
от 0 до 100 |
|
Условное обозначение НСХ преобразования (ГОСТ 6651-94) 50П, гр.21*, |
100П |
|
Класс допуска |
В |
|
Схема соединения внутренних проводников |
2 |
|
Показатель тепловой инерции, с, не более |
60 |
|
Условное давление измеряемой среды Pу, МПа |
0,3 |
|
Материал защитной арматуры |
фторопласт 40Ш |
|
Устойчивость к механическим воздействиям |
виброустойчивый вибропрочный, ударопрочный |
|
Степень защиты от пыли и воды |
IPХ5 |

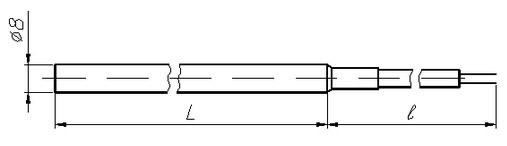

рис. 2 – Габаритные размеры
|
L, мм |
127 |
156 |
127 |
156 |
|
l, мм |
1000 |
1500 |
||
