Клапаны предохранительные модульного монтажа КПМ 6, КПМ-10 предназначены для ограничения величины давления подводимого к нему потока масла, поддержания установленного давления и предохранения гидросистемы от перегрузки.

Принцип работы

Пока давление в системе не преодолеет усилие, на которое настроена пружина, гидравлически уравновешенный золотник перекрывает выход масла на слив. При повышении давления в гидросистеме конусный клапан, преодолевая усилие пружины, открывается, и масло поступает на слив. С падением давления в гидросистеме ниже того, на которое настроена пружина, конусный клапан закрывается, прекращая поток масла на слив.

Структура условного обозначения

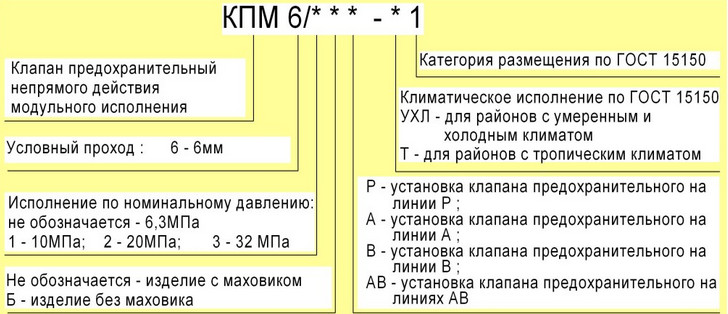

Схема условного обозначения КПМ-6

рис. 1 - Схема условного обозначения КПМ-6

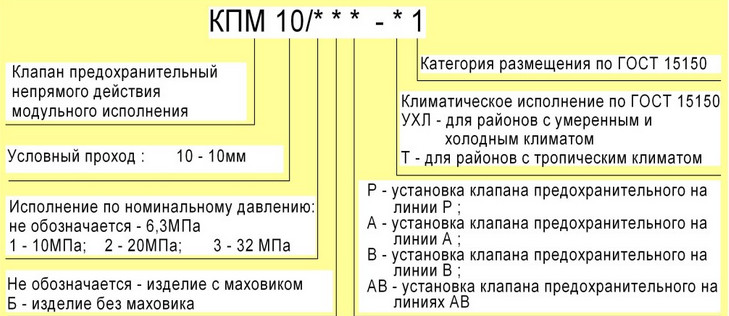

Схема условного обозначения КПМ-10

рис. 2 - Схема условного обозначения КПМ-10

Технические характеристики

Наименование параметра

Номинальное давление, МПа:

6,3

10

20

32

Давление на входе, МПа:

  • номинальное

6,3

10

20

32

  • максимальное

7,0

12,5

25

35

Диапазон настройки давления, МПа:

0,4-7,0

0,5-12,5

2-25

5-35

Расход рабочей жидкости, л/мин:

КМП-10

  • номинальный

63

  • максимальный

100

  • минимальный

5

КМП-6

  • номинальный

20

  • максимальный

35

  • минимальный

0

Внутренняя герметичность (максимальные внутренние утечки), см3/мин, не более

  • КМП-10

75

100

150

200

  • КМП-6

50

75

100

150

Максимальное превышение давления настройки при мгновенном возрастании давления, МПа

  • КМП-10

3,5

  • КМП-6

2,5

Момент силы, Нм, не более

0,6

Масса (без рабочей жидкости), кг, не более, для исполнений:

КМП-10

  • КПМ */* Р – УХЛ1

2,6

  • КПМ */* А – УХЛ1

2,6

  • КПМ */* В – УХЛ1

2,6

  • КПМ */* АВ – УХЛ1

2,8

КМП-6

  • КПМ */* Р – УХЛ1

1,2

  • КПМ */* А – УХЛ1

1,2

  • КПМ */* В – УХЛ1

1,2

  • КПМ */* АВ – УХЛ1

1,4

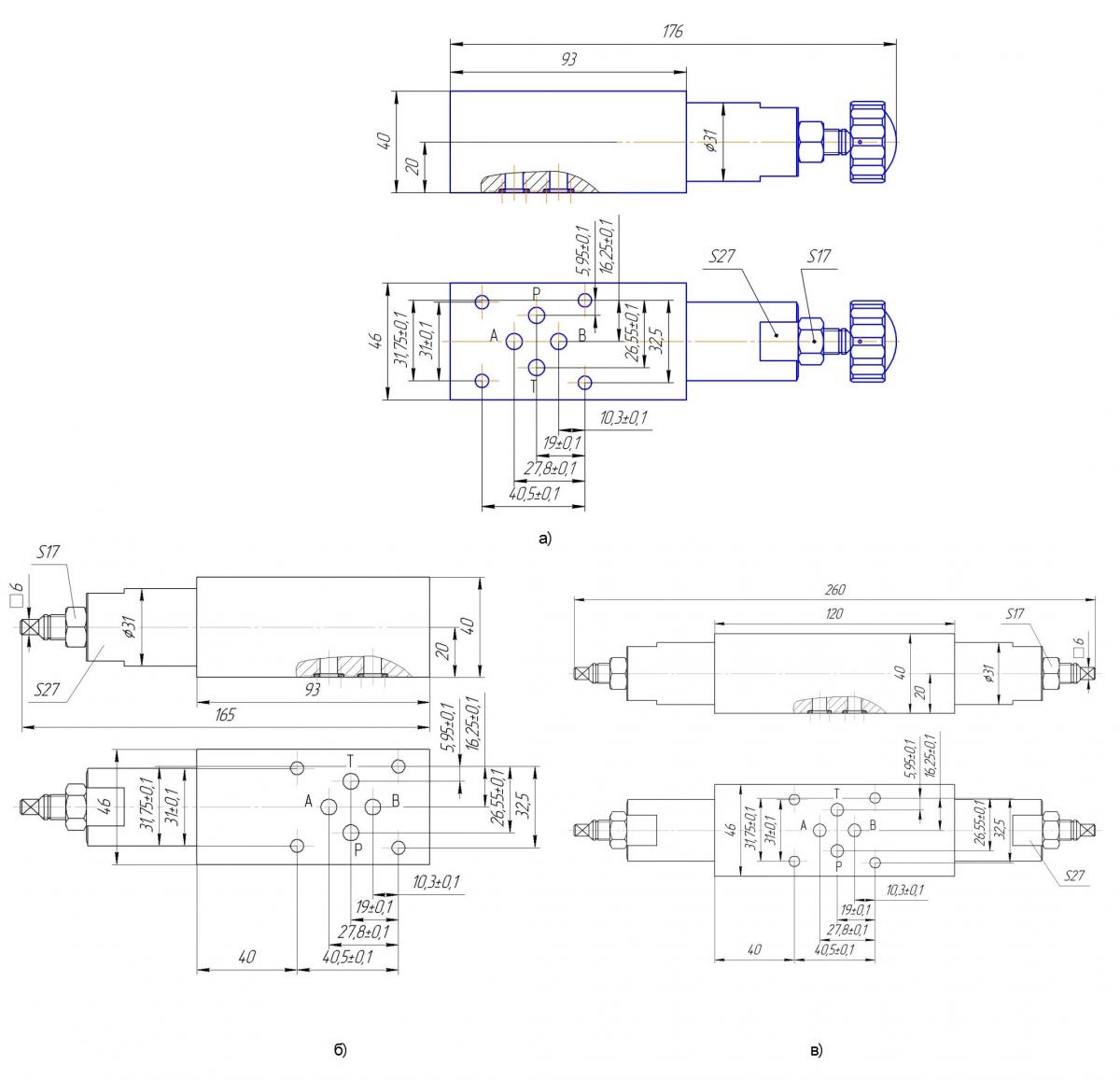

Габаритные размеры КПМ-6

рис. 3 - Габаритные размеры КПМ-6, где:
а) КПМ 6/*В; б) КПМ 6/* БА; в) КПМ 6/*БАВ

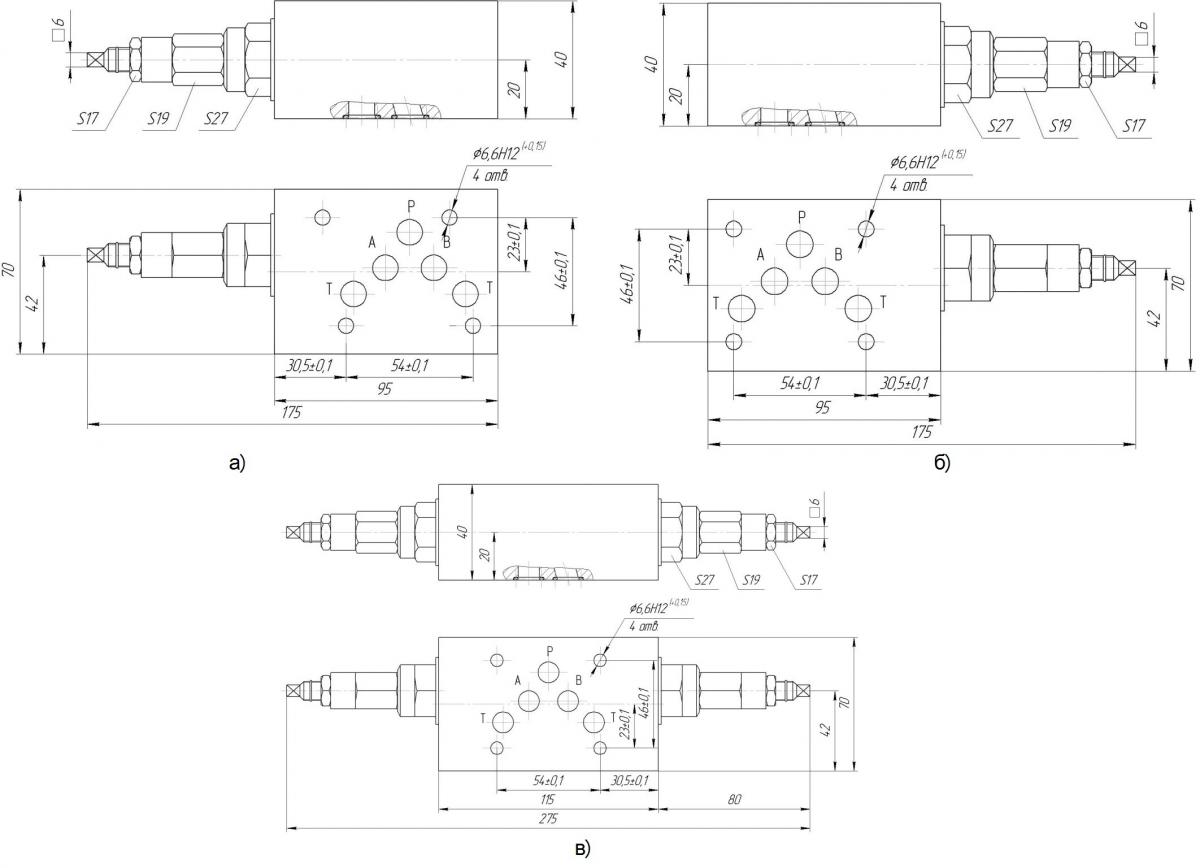

 Габаритные размеры КПМ-10

рис. 4 - Габаритные размеры КПМ-10, где:
а) КПМ 10/*БА; б) КПМ 10/*БР и клапана КПМ 10/*БВ; в) КПМ 10/*БАВ

Конструктивно-функциональное исполнение клапанов

Обозначение клапана (см.структуру условного обозначения клапана КПМ)

Условное графическое обозначение схемы по ГОСТ 2.781 и буквенное обозначение отверстий по ДСТУ 3488

Функционирование

КПМ */* Р – * 1

КПМ */* Р – * 1

Предохранение гидросистемы от перегрузок поддержание настроенного давления в гидросистеме. Клапан предохранительный в линии Р

КПМ */* А – * 1

КПМ */* А – * 1

Предохранение гидросистемы от перегрузок поддержание настроенного давления в гидросистеме. Клапан предохранительный в линии А

КПМ */* В – * 1

КПМ */* В – * 1

Предохранение гидросистемы от перегрузок поддержание настроенного давления в гидросистеме. Клапан предохранительный в линии В

КПМ */* АВ – * 1

КПМ */* АВ – * 1

Предохранение гидросистемы от перегрузок поддержание настроенного давления в гидросистеме. Клапан предохранительный в линии А и В
