Гидроклапан предохранительный М-КП-М
Гидроклапаны предохранительные М-КП-М используются для поддержания установленного давления, для предохранения гидросистемы от превышения давления и разгрузки.

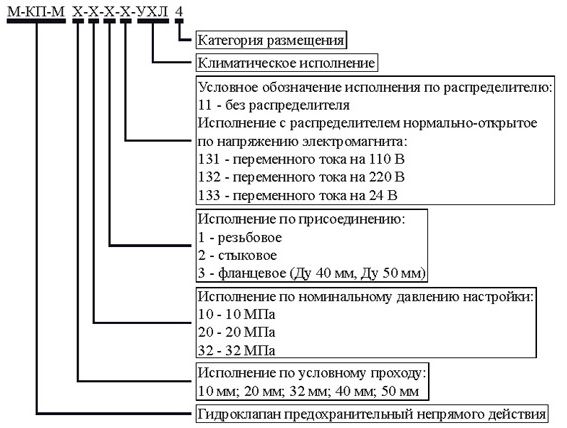

Структура условного обозначения
|
Гидрораспределитель |
Диапазон давления на входе, МПа |
Диапазон регулирования давления, МПа |
Диапазон расхода рабочей жидкости, дм3/с |
Внутренняя герметичность (максимальные внутренние утечки), см3/с |
Время нарастания давления после прекращения разгрузки, с, не более |
Масса, кг |
|
М-КП-М-10-10 М-КП-М-10-20 М-КП-М-10-32 |
2,5-34,0 |
0,3-12,5 1,0-25,0 1,5-40,0 |
0,05-0,9 |
500 |
0,2 |
6,2 |
|
М-КП-М-20-10 М-КП-М-20-20 М-КП-М-20-32 |
0,3-12,5 1,0-25,0 1,5-40,0 |
0,8-23,3 |
500 |
0,2 |
8,5 |
|
|
М-КП-М-32-10 М-КП-М-32-20 М-КП-М-32-32 |
0,3-12,5 1,0-25,0 1,5-40,0 |
0,2-5,8 |
500 |
0,2 |
12,5 |
|
|
М-КП-М-40-10 М-КП-М-40-20 М-КП-М-40-32 |
0,3-12,5 1,0-25,0 1,5-40,0 |
0,3-9,3 |
500 |
0,2 |
36,5 |
|
|
М-КП-М-50-10 М-КП-М-50-20 М-КП-М-50-32 |
0,3-12,5 1,0-25,0 1,5-40,0 |
0,4-14,7 |
500 |
0,2 |
37 |

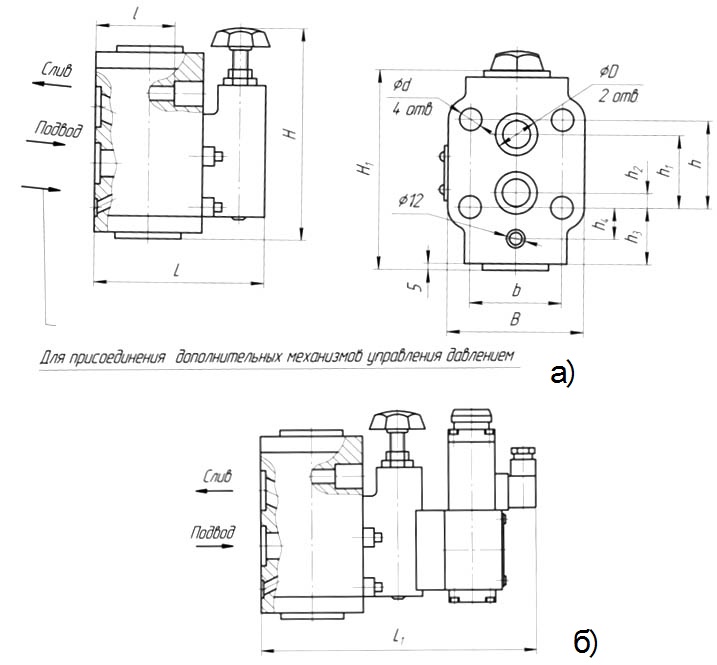

рис. 1 - Габаритные разеры гидроклапана, где:
а) стыковый монтаж; б) стыковой монтаж с распределением

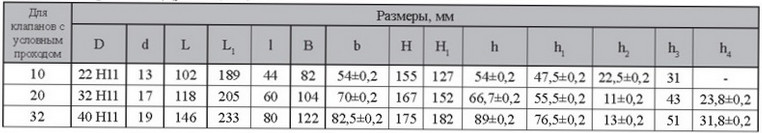

Таблица габаритных и присоединительных размеров М-КП-М
