Изолятор ОФР-10
Цена по-запросу
Изолятор ОФР-10 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций.
Типоисполнение
- ОФР-10-7,5 II УХЛ2,
- ОФР-10-750м.
| Параметр | ОФР-10-7,5 II УХЛ2 | ОФР-10-750м |
| Номинальное напряжение, кВ | 10 | |
| Испытательное напряжение грозового импульса, кВ | 80 | |
| Минимальная разрушающая сила на изгиб, кН | 7,5 | |
Габаритные размеры, мм
|
220 115 190 16 190 |
- |
| Масса, кг | 5,5 | 2,0 |

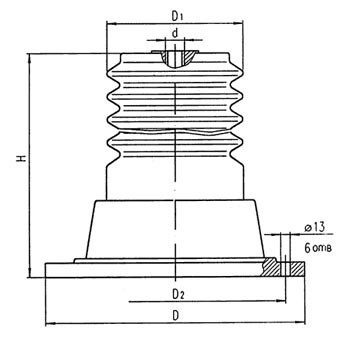

Рис.1.1 Схематическое изображение изолятора ОФР-10-7,5 II УХЛ2

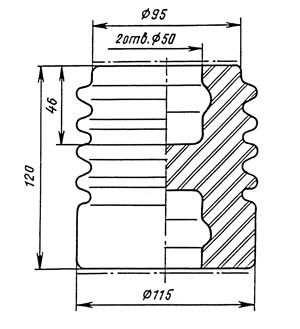

Рис.1.2 Схематическое изображение изолятора ОФР-10-750м
