Изолятор ОФР-20
Цена по-запросу
Изолятор ОФР-20 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций.
Типоисполнение
- ОФР-20-500 УХЛ2,
- ОФР-20-7,5 II УХЛ2.
| Параметр | ОФР-20-500 УХЛ2 | ОФР-20-7,5 II УХЛ2 |
| Номинальное напряжение, кВ | 20 | |
| Испытательное напряжение грозового импульса, кВ | 125 | |
| Минимальная разрушающая сила на изгиб, кН | 5,0 | 7,5 |
| Масса, кг | 4,2 | 8,3 |

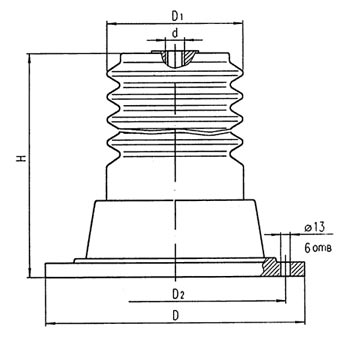

Рис.1.1. Схематическое изображение изолятора ОФР-20-7,5 II УХЛ2

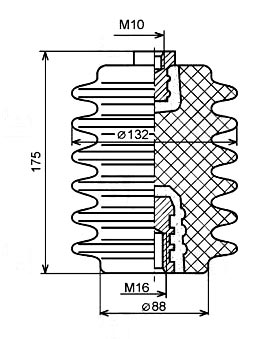

Рис.1.2. Схематическое изображение изолятора ОФР-20-500 УХЛ2
