Шинодержатель ШР-12
Цена по-запросу
Шинодержатель ШР-12 предназначен для крепления 1-3 шин прямоугольного сечения шириной сто двадцать миллиметров в ошиновках до 10 кВ.
Типоисполнение
- ШР-12-750,
- ШР-12-2000.
Конструктивное исполнение
Конструкция позволяет производить его разворот во время монтажа.
Крепление шин ШР-12 – свободное. Жесткое крепление шин осуществляется на монтаже дополнительным болтом с контргайкой, устанавливаемым в отверстие, имеющееся в верхней планке.
| Параметр | ШР-12-750 | ШР-12-2000 |
| Размеры шинодержателя, мм | l=144, h=144, b=60 | l=152, h=148, b=60 |
| Размеры шины, мм | ширина 120, толщина 8-12 | |
| Количество болтов для крепления к изолятору и их резьба | 2хМ10 | 2хМ12 |
| Тип опорного изолятора | ИО-10-7,5 У3 ИОР-10-7,5 У3 |
ИО-10-2000 У3 |
| Масса, кг | 0,36 | 0,89 |
| Количество шин в пакете | 1-3 | |

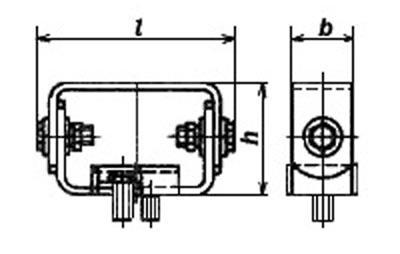

Рис.1. Схематическое изображение шинодержателя ШР-12
