Промзвено 2ПР
Цена по-запросу
Промзвено 2ПР предназначено для увеличения и регулирования длины изолирующей подвески.
Конструктивное исполнение
Конструктивно промзвено представляет собой двойной удлиняющий элемент в виде двух одинаковых плоских щек с двумя отверстиями на концах. Звенья 2ПР комплектуются пальцами с нарезным концом, гайками и шплинтами.
| Марка промзвена | Размеры, мм | Разрушающая нагрузка кН, не менее | Масса, кг | ||
| L | В | d | |||
| 2ПР-4-1 | 50 | 15 | 14 | 40 | 0,33 |
| 2ПР-7-1 | 70 | 17 | 16 | 70 | 0,54 |
| 2ПР-12-1 | 85 | 23 | 22 | 120 | 1,25 |
| 2ПР-16-1 | 100 | 26 | 25 | 160 | 1,87 |
| 2ПР-21-1 | 105 | 29 | 28 | 210 | 2,73 |
| 2ПР-30-1 | 130 | 38 | 36 | 300 | 5,3 |
| 2ПР-35-1 | 140 | 40 | 38 | 350 | 7,0 |
| 2ПР-45-1 | 150 | 42 | 40 | 450 | 9,3 |
| 2ПР-53-1 | 165 | 44 | 42 | 530 | 10,5 |
| 2ПР-60-1 | 185 | 47 | 45 | 600 | 13,9 |
| 2ПР-75-1 | 192 | 52 | 50 | 750 | 19,2 |
| 2ПР-90-1 | 215 | 58 | 56 | 900 | 21,2 |
| 2ПР-110-1 | 240 | 62 | 60 | 1100 | 28,0 |

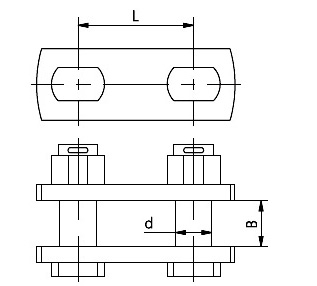

Рис.1. Схематическое изображение промзвена 2ПР
