Узел крепления КГН

Артикул:

5140

Производитель:

Энергомаш ПТК, ООО

Наличие на складе:

Под заказ

Цена по-запросу

Узел крепления КГН-7 предназначен для крепления гирлянд изоляторов на специальных переходах с большими механическими нагрузками.

Особенности

Узел крепления данного типа позволяет осуществить привязку к опорам трубчатой и другой конструкции.

Технические характеристики
Марка узла крепления	Размеры, мм						Разрушающая нагрузка кН, не менее	Масса, кг
Марка узла крепления	B	L	H	H1	D	d	Разрушающая нагрузка кН, не менее	Масса, кг
КГН-7-5	16	60	120	105	17	32	70	3,07
КГН-12-5	22	70	160	140	23	40	120	5,2
КГН-16-5	25	70	160	140	26	40	160	5,22
КГН-21-5	28	85	180	160	29	50	210	10,1
КГН-25-5	32	90	180	160	34	53	250	11,2
КГН-30-5	36	100	200	180	38	56	300	15,6
КГН-35-5	38	105	200	180	40	60	350	19,7
КГН-45/30-1А	40	115	22	190	42	56	450	16,0
КГН-45-5	40	115	220	200	42	70	450	23,6
КГН-53-5	42	120	220	200	44	70	530	24,60
КГН-60-5	45	125	220	200	47	75	600	29
КГН-75-5	50	140	250	230	52	85	750	41,3
КГН-90-5	56	145	250	230	58	90	900	47,1

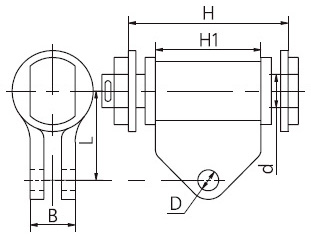

Рис.1. Схематическое изображение узлов механизмов КГН

Рис.1. Схематическое изображение узлов механизмов КГН
