Токоприемник ТКК-6/150
Цена по-запросу
Токоприемник кольцевой концентрический ТКК-6/150 предназначен для передачи переменного тока напряжением 6 кВ, частотой 50 и 60 Гц к электрооборудованию поворотной платформы карьерного экскаватора ЭКГ-5А.
| Параметр | Значение |
| Номинальное напряжение, кВ | 6 |
| Номинальный ток, А | 150 |
Параметры сквозного тока короткого замыкания, кА
|
19 7,5 (3) |
| Максимальная скорость вращения, об/мин | 4 |
| Масса токоприемника, кг | 130 |
Обозначение
Токоприемники ТКК-6/150 обозначаются так: ТКК-6/150-ХХХ2, где:
- ТКК - токоприёмник кольцевой концентрический
- 6 - номинальное напряжение, кВ
- 150 - номинальный ток, А
- ХХХ - вид климатического исполнения по ГОСТ 15150-69 (УХЛ, Т),
- 2 - категория размещения по ГОСТ 15150-69.
Конструктивное исполнение
Токосъемник ТКК-6/150 состоит представляет из себя платформу с тремя токосъемными элементами.

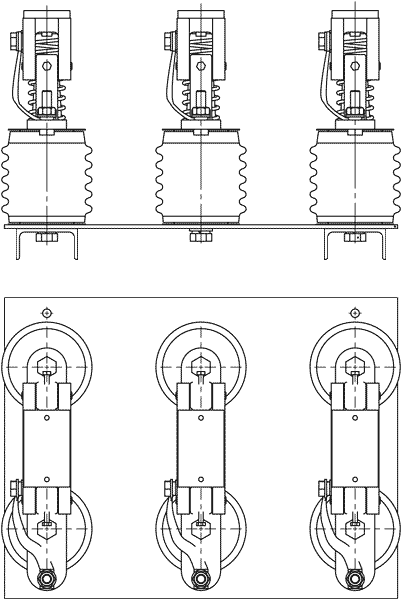

Рис.1. Схематическое изображение токоприемника ТКК-6/15
| Наименование детали | Количество на сб. единицу |
| Башмак токосъемника | 3 |
| Накладка башмака | 3 |
| Основание токосъемника | 3 |
| Пружина | 3 |
| Изолятор опорный | 6 |
| Гибкое соединение | 3 |
| Платформа | 1 |
