Трансформаторы тока ТЛК-35
Цена по-запросу
Трансформаторы тока ТЛК-35 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 35 кВ.

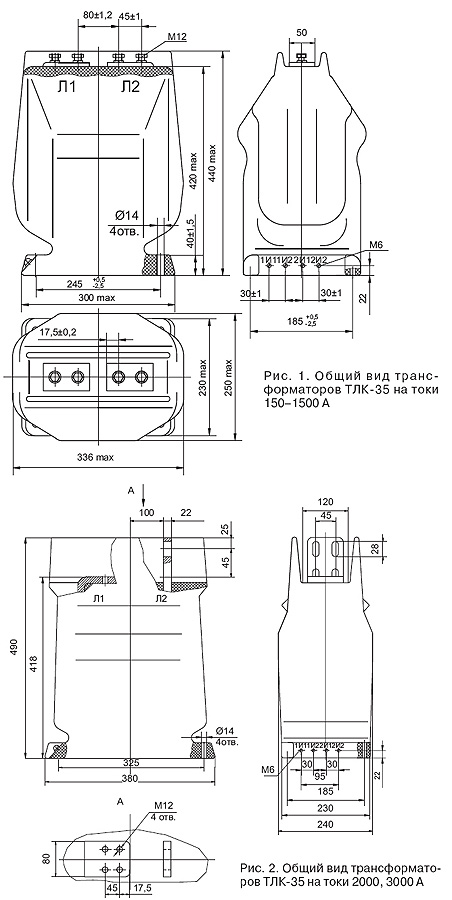

Конструкция ТЛК-35
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 2.1 по ГОСТ 15150 и предназначен для эксплуатации в следующих условиях:
- - высота установки над уровнем моря не более 1000 м;
- - температура окружающего воздуха - от минус 60°С до плюс 55°С для исполнения "УХЛ2.1" и от минус 10°С до плюс 55°С для исполнения "Т2.1";
- - окружающая среда невзрывоопасная, не содержит пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- - рабочее положение - любое.
| Наименование параметра | Значение |
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальная частота, Гц | 50 или 60 |
| Номинальный первичный ток, А | 150; 200; 300; 400; 600; 800; 1000; 1500; 2000; 3000 |
| Номинальный вторичный ток, А | 1 или 5 |
| Число вторичных обмоток | 2, 3, 4 |
| Класс точности при номинальном первичном токе, А: обмотки для измерений: 150-1500 2000 и 3000 обмотки для защиты: 150-1500 2000 и 3000 |
0,2S; 0,5S 0,5; 0,5S 10P* 5P; 10P |
|
при номинальном первичном токе, А: обмотки для измерений: 150-800 в классе точности 0,2S 150-800 в классе точности 0,5S 1000; 1500 в классе точности 0,2S; 0,5S 2000; 3000 в классе точности 0,5 обмотки для защиты: 150-1000; 2000; 3000 1500 |
10 20 20 15 15 |
| Номинальная предельная кратность обмотки для защиты при номинальном первичном токе, А: 150-1500, 3000 в классе точности 10Р 2000 в классе точности 5Р; 10Р 3000 в классе точности 5Р |
10 12 8 |
| Трехсекундный ток термической стойкости, кА, не менее, при номинальном первичном токе, А: 150 200-1000 1500, 2000 3000 |
20 31,5 50 100 |
| Ток электродинамической стойкости, кА, при номинальном первичном токе, А: 150 200-1000 1500, 2000 3000 |
51 80 125 250 |
| Масса, кг макс, при номинальном первичном токе, А: 150-1500 2000, 3000 |
50 70 |
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного |
95 220 |
