Трансформаторы тока ТЗЛ-1 О5.1
Цена по-запросу

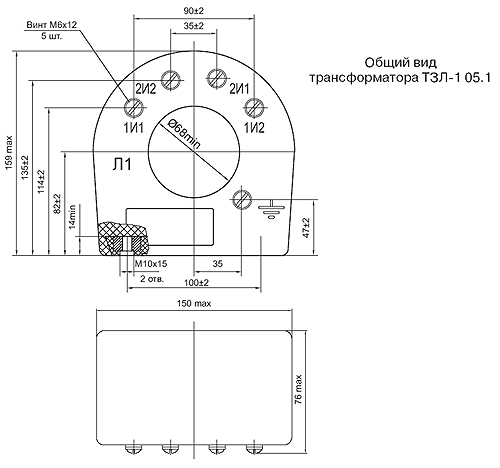

Трансформатор тока ТЗЛ-1 О5.1 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Трансформатор устанавливается на кабель.
Трансформатор изготавливается в климатическом исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначен для эксплуатации в следующих условиях:
- - рабочее значение температуры воздуха:
- верхнее значение от минус 50°С до плюс 55°С.
- - рабочее положение - любое.
| Наименование параметра | Норма |
| Номинальное напряжение, кВ | 0,66 |
| Испытательное одноминутное напряжение, кВ | 3 |
| Номинальная частота, Гц | 50 или 60 |
| Коэффициент трансформации | 25/1 |
| Односекундный ток термической стойкости вторичной обмотки, А | 140 |
| Напряжение на выводах вторичной обмотки (1И1, 1И2) при нагрузке 1 Ом и коэффициенте мощности, равном 1, при протекании по обмотке для проверки функционирования защиты (2И1, 2И2) тока 40 мА частоты 50 Гц, мВ, не менее | 10 |
| Масса, кг | 3,3±0,2 |
| Параметр | Соединение трансформаторов | |||||||
| Параллельное | Последовательное | |||||||
| Количество трансформаторов | ||||||||
| 1 | 2 | 3 | 4 | 2 | 3 | 4 | 5 | |
| Чувствительность защиты по первичному току, не более, А: ток уставки 0,02 ток уставки 0,122 |
1,5 7,0 |
2,0 12,0 |
2,5 15,5 |
2,8 18,5 |
1,5 7,5 |
2,0 8,0 |
2,2 9,0 |
2,5 10 |
