Хпопушки Х-50
Цена по-запросу
Хлопушки ТУ У 24607422.008-2000 предназначены для предотвращения утечек нефтепродуктов из наземного резервуара при неисправности задвижки или трубопровода. Для открывания крышки хлопушки используется механизмы управления с ручным приводом или с электрическим приводом (МУ3). Геометрические и присоединительные размеры хлопушек приведены в таблице и на рисунках.

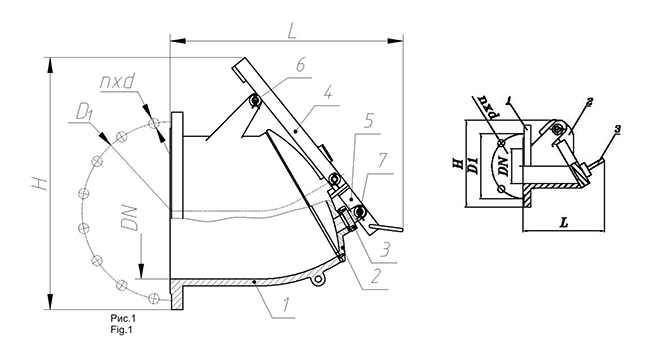

Габаритные размеры Хлопушки Х-5
Обозначения: 1. корпус; 2. крышка; 3. крышка; 4. рычаг; 5. рычаг; 6. крепление троса.
| Модель | X-50; X-80; X-100; X-150 |
| DN, mm | 50; 80; 100; 150 |
| L, mm | 130; 190; 202; 308 |
| Н, mm | 140; 230; 235; 315 |
| D1, mm | 110; 150; 170; 225 |
| n x d, mm | 4x14; 4x18; 4x18; 8x18 |
| Масса, кг | 1,8; 3,2; 4; 9 |
| - | |
| Модель | XП-250*; XП-300*; XП-350* |
| DN, mm | 250; 300; 350 |
| L, mm | 425; 480; 580 |
| Н, mm | 520; 600; 620 |
| D1, mm | 335; 395; 470 |
| n x d, mm | 12x18; 12x22; 16x26 |
| Масса, кг | 22; 97; 45 |
| - | |
| Модель | XП-400*; XП-500с*; XП-600* |
| DN, mm | 400; 500; 600 |
| L, mm | 690; 700; 960 |
| Н, mm | 750; 830; 1030 |
| D1, mm | 525; 650; 770 |
| n x d, mm | 16x30; 20x33; 20x36 |
| Масса, кг | 123; 347; 400 |
