Механизм управления МУ-2
Цена по-запросу
Механизм управления хлопушкой (МУ-2) ТУ У 24607422_010-2000 предназначен для открывания (закрывания) крышки хлопушки и фиксации ее в открытом положении. Механизм управления хлопушкой (МУ-2) устанавливается совместно с хлопушками, проходной диаметр которых равен 250...З50 мм. Температура эксплуатации МУ-2 от минус 40 до плюс 50°С. МУ-2 монтируется на боковой стенке резервуара над хлопушкой. Корпус механизма управления с барабаном и тросом расположены внутри, а приводное устройство (штурвал) - с наружной стороны резервуара.

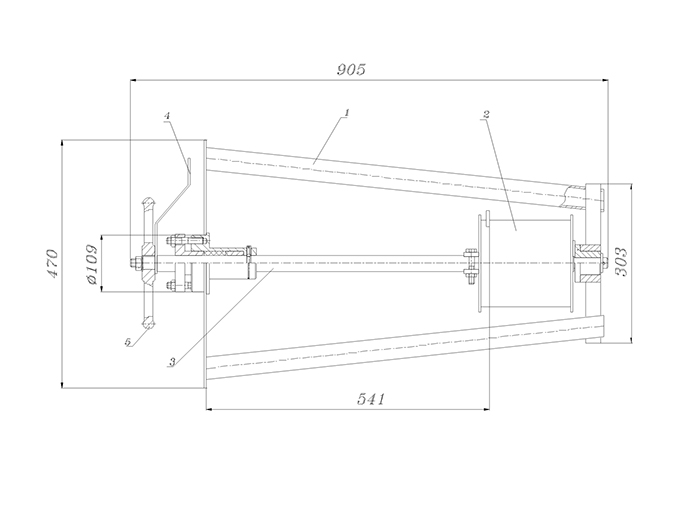

Габаритный чертеж МУ-2
Обозначения: 1. корпус; 2. барабан; 3. вал; 4. указатель; 5. маховик.
