Ящик ТЯ-2

Ящик путевой ТЯ-2 предназначены для установки трансформаторов, реле, малогабаритных резисторов и других приборов, которые применяются в схемах рельсовых цепей, перевода и контроля положения стрелок, обогрева стрелочных электроприводов, разделения сигнального кабеля, а также для подключения приборов рельсовых цепей к рельсам при помощи перемычек.

Технические характеристики

• Ящик путевой типа ТЯ-2 изготовляют без электрического монтажа.
• Ящик путевой изготовляют одной модификации, с количеством панелей клемных ПКР-М6-2, которые в них устанавливают – девять, и комплектуют двумя защитными трубами и 2 или 4 перемычками, согласно проектов конкретных станций (переездов).
• Ящики путевые типа ТЯ-2 – это корпуса сварной конструкции из листовой стали толщиной 4 мм с защитным противокоррозионным покритием, с уплотненными крышками, с размещением внутри панелей клемных и деталей для размещения приборов СЦБ.
• Для установки на месте эксплуатирования ящики комплектуют монтажными частями.
• Состав комплектов монтажных частей и их количество определяют проектами конкретных станций и указывают в договоре на поставку.
• Масса ящика 35,5 кг.

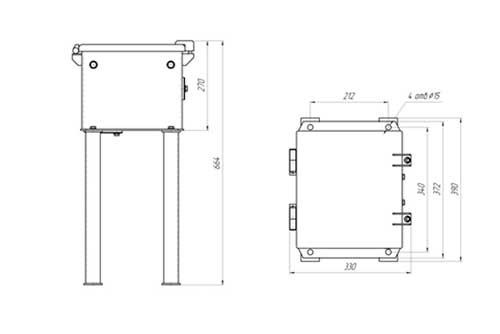

Рис.1. Схематическое изображение для ящика путевого ТЯ-2
