Маслоуказатель МС-1

Оценка:
Средняя: 9 (2 оценки)
Фото Маслоуказатель МС-1
Категория:
Цена: по запросу
Условия оплаты и доставки
X

Оплата и доставка

Важно! Мы работаем только в юридическими лицами. Отгрузка оборудования осуществляется только после 100% оплаты заказа.

Варианты оплаты

  1. Безналичный расчет
  2. Предоплата на карту
  3. Оплата с отсрочкой платежа

Варианты доставки

  1. ТК "Деловые линии"
  2. ТК "Автотрейдинг"
  3. ТК "ПЭК"

Сроки и стоимость доставки

Все оборудование отгружается со склада в г. Белгород. Сроки и стоимость поставки зависят от вида и наличия промышленного оборудования и составляют от пяти до 45 календарных дней. Ориентировочную стоимость и сроки можно посчитать с помощью калькулятора ниже:

Маслоуказатель МС-1 – это устройство которое показывает уровень масла находящегося в трансформаторе.

Масляные трансформаторы существуют разных модификаций и исполнений, но важность мониторинга уровня масла всегда остается актуальной. Подбор датчика осуществляется исходя из габаритов и конструкции самого трансформатора.

Маслоуказатель МС-1 применяется в трансформаторах, имеющих расширитель с гибкой оболочкой.

Указатель может находится во время эксплуатации в холодном климате.

Габариты и установка

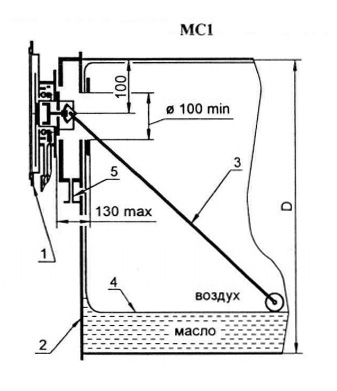

установка маслоуказателя на расширителе

Рисунок 1. Установка маслоуказателя

  1. Маслоуказатель.
  2. Расширитель.
  3. Рычаг.
  4. Гибкая оболочка.
  5. Патрубок для присоединения воздухоосушителя.

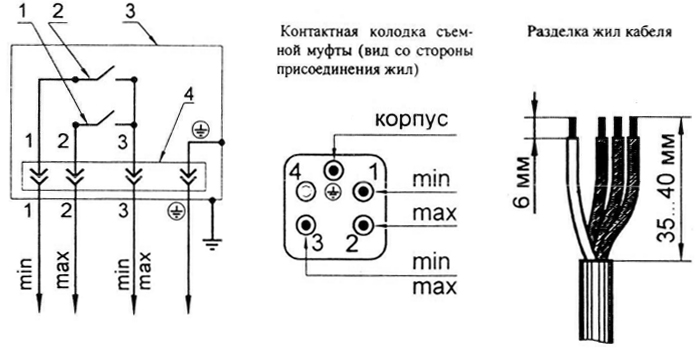

Схема электрическая

Рисунок 2. Схема подключения

  1. Геркон (max).
  2. Геркон (min).
  3. Корпус.
  4. Клеммный разъем.
Технические характеристики
Параметр Значение для исполнения
МС-1
Размещение при эксплуатации на открытом воздухе
Положение вертикальное
Диаметр циферблата 245 мм
Напряжение: AC 250 В
DC 250 В 50 - 60 Гц
Потребляемый ток 1 А
Коммутируемая мощность контактов до 30 Вт
Средний срок службы 25 лет
Вес 6,5 кг
Длины рычагов
Диаметр расширителя, мм Длина рычага, L, мм
МС1
690 665
940 1120
1260 1610
1570 2090
