Смесительно-детекторные диоды
Арсенид — галивые, планарно-эпитаксиальные смесительно-детекторные диоды с барьером Шотки предназначены для использования в преобразователях частоты и детекторах сантиметрового миллиметрового диапазонов длин волн в составе гибридных интегральных схем. Выпускаются на кристаллодержателе.

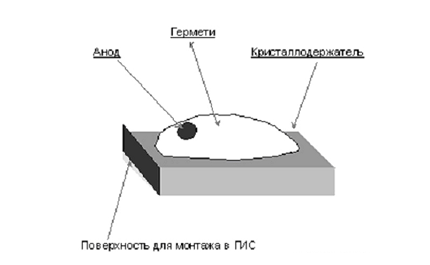

рис.1 - Конструкция смесительно-детекторных диодов
Основной способ монтажа — пайка низкотемпературными припоями (Т280°С). Рабочий диапазон температур от минус 60°С до плюс 85°С
|
Тип |
Емкости диод а при нулевом смещении, фФ |
Последовательное сопротивление потерь, не более, Ом |
Показатель идеальности ВАХ, не более |
Потери преобразования, не более, дБ |
Чувствительность по току, не менее, А/Вт |
Пробивное напряжение, не менее, В |
Габариты, мм |
Рабочий диапазон частот, ГГц |
|
УАА106А-6 |
105 - 115 |
7 |
1,2 |
6,0 |
4,0 |
5,0 |
1х1х1 |
18 - 80 |
|
УАА106Б-6 |
92 - 105 |
8 |
||||||
|
УАА107А-6 |
110 - 140 |
6 |
5,5 |
4,5 |
2х1х1 |
3 - 24 |
