Светоизлучающий диод ИП-4 (ИП-4-01)
Светоизлучающий диод ИП-4 (ИП-4-01) применяется для комплектации контрольно-измерительной аппаратуры для проверки характеристик фотоприемников, фотоприемных устройств, проведения контрольно-юстировочных и проверочных работ на длине волны оптического излучения 1,06 мкм, для проведения научных исследований.

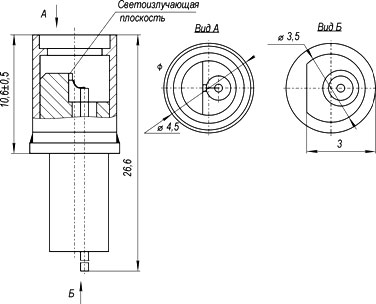

рис. 1 - Схема светоизлучающего диода ИП-4
|
Параметр |
Значение |
|
Импульсная мощность излучения в конусе с углом при вершине 60° при импульсном токе возбуждения не более 20 А, частоте следования импульсов тока не более 1000 Гц и длительности импульса тока от 20 до 100 нс, мВт, не менее |
4 |
|
Длина волны в максимуме спектрального излучения, мкм |
1,06±0,005 |
|
Ширина спектра излучения на уровне 0.5 от максимального значения, мкм, не более |
0,04 |
|
Время нарастания и спада импульса излучения по уровню от 0,1 до 0,9, нс, не более |
20 |
|
Минимальная наpаботка |
500 ч. |
|
Минимальный срок сохраняемости |
12 лет |
|
Условия эксплуатации |
|
|
Наличие охлаждающего радиатора, обеспечивающего отвод тепла не менее |
0,15 Вт |
|
Диапазон рабочих темпеpатуp, °С |
от 10 до 35 |
|
Относительная влажность воздуха, %, при температуре 25 °С |
80 |
