Амортизатор АПНМ

Оценка:
Средняя: 10 (1 оценка)
Амортизатор АПНМ - Фото 1
Категория:
Цена: по запросу

Амортизатор АПНМ - это изделия, с высокой механической прочностью, предназначенные для амортизации вибронагрузок и ударов во время эксплуатации оборудования.

Условия эксплуатации

  • Частота вибраций - 15Гц, 40Гц, 80Гц, и ее ускорением на величины - 4,4м/с2, 31,4м/с2, 49,0м/с2.
  • Выдерживает 10000 ударов при показатели 39,2м/с2 и продолжитльности импульса удара 0,015с-0,005с.
  • Температура в зоне эксплуатации находится в пределах от -60 до 70 oC.
Технические характеристики
Параметр АПНМ-1 АПНМ-2 АПНМ-3 АПНМ-4 АПНМ-5 АПНМ-6
Нагрузка, кГс 0,5-0,9 0,9-2 2-3,5 3,5-6 6-9 9-15
Срок безотказной работы, лет 5
Наработка на отказ, час 500
Габариты, мм H 49 59 59 66 66 75
h 34,8 43,2 43,2 47,9 47,9 56,2
A 38 44 44 52 52 59
B 29 35 35 41 41 47
D 33 40,4 40,4 47,4 47,4 55
d1 14 17 17 19 19 20
d2 4,3 4,3 4,3 5,3 5,3 6,8
S 11 14 14 17 17 17
Резьба, мм d М4-6Н М5-6Н М5-6Н М6-6Н М6-6Н М8-6Н
глубина 10 10 10 12 12 15
Масса, кг 0,06 0,11 0,12 0,19 0,2 0,3

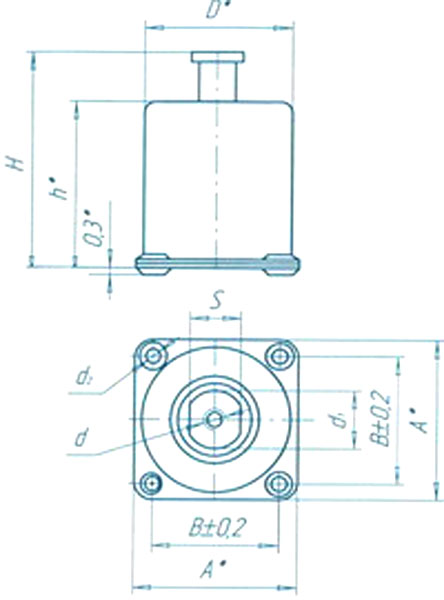

Габариты АПНМ

Рисунок 1 - Общий вид
